Christopher Wilmes am Fenster eines Büros

Christopher Wilmes

Netze verstehen. Energieprojekte planen. Wissen wirksam machen.

Projekt einordnenLeistungsweltenLeistungen
Netz · Energie · WissenIngenieurarbeit. Nachvollziehbar.

Leistungswelten

Vier Arbeitswelten.
Ein klarer nächster Schritt.

Steigen Sie dort ein, wo Ihre Entscheidung ansteht.

02 / Zusammenhänge sehen

Eine Infrastruktur.
Mehr als eine Perspektive.

Anlage, Information und Verantwortung: drei Betrachtungen desselben Standorts. Jede Verbindung führt zu einer konkreten Planungsfrage.

ILLUSTRATION / STANDORT00

Elektrische VerbindungInformationAbstimmung

01 / 03Gesamter Standort

Technik wird erst im Zusammenhang zum System.

Netzstation, Messung, Photovoltaik, Speicher und Laden haben unterschiedliche Aufgaben. Der gemeinsame Anschluss verbindet ihre Betriebsweisen.

Betrachtung des Standorts
Systempunkte, Zuständigkeiten und Musterunterlagen

Systempunkt 00 / Gesamter Standort

Ein Standort. Drei Arten von Verbindung.

Anlage

Welche Anlagen gehören zum Vorhaben, und an welchem Punkt werden sie gemeinsam betrachtet?

Netzstation, Messung, Photovoltaik, Speicher und Laden haben unterschiedliche Aufgaben. Der gemeinsame Anschluss verbindet ihre Betriebsweisen.

Daten

Woher kommt die Information, worauf bezieht sie sich und wer verwendet sie?

Messwerte beschreiben einen Bezugspunkt. Sollwerte verfolgen ein Betriebsziel. Beides braucht eine eindeutige Zuordnung zur Anlage.

Verantwortung

Wer liefert welche Grundlage, wer stimmt ab und wer bestätigt den vereinbarten Stand?

Netzanschluss, Messstellenbetrieb und Anlagenbetrieb bleiben getrennte Aufgaben. Planung führt die Abstimmung zusammen.

Mögliche Beteiligte

Bauherr und Betreiber, zuständiger Netzbetreiber, Messstellenbetrieb, Fachplanung und Anlagenlieferanten.

Das gemeinsame Anlagenkonzept vertiefen
WILMESMUSTER / SYS-00

Vom Zusammenhang
zum Arbeitsergebnis.

Beispielhafter Bearbeitungsstand
BezugGesamter Standort
AnlageSystemübersicht mit Anlagenteilen, Betriebszielen und benannten Anschlussgrenzen.
DatenDaten- und Funktionszuordnung mit Messpunkten, Empfängern und offenen Schnittstellen.
VerantwortungAbstimmungsmatrix mit Gegenstand, Beteiligten, Zuständigkeit und Nachweisstand.
StatusBearbeitungsbedarf zu klären. Keine tatsächliche Beauftragung oder Prüfung.

Der konkrete Auftrag legt Bearbeitungstiefe, Liefergrenzen und Prüfaufgaben fest.

Muster / Systempunkt 00

Systempunkt 01 / Netzstation und Anschluss

Der Anschluss setzt den gemeinsamen Bezug.

Netz, Station, Abgang und Anlage sind nicht dieselbe Prüfebene.

Mittelspannung
Schaltanlage
Transformation
Transformator
Niederspannung
Betrachteter Abgang

Im gezeigten Modell werden Station und Abgang getrennt betrachtet; ein größerer Transformator verändert bei gleichen Lastannahmen nicht automatisch den Strom im Abgang.

Modell190 kW400 Vcos φ 0,95Abgang 250 AWeitere Abgänge: 200 kW

Vereinfachtes Anschauungsmodell. Kein reales Netzgebiet, kein freigegebener Stationsentwurf und keine vollständige Lastfluss-, Spannungs- oder Schutzrechnung.

Passende Leistungen
Modell und VNB-Entscheidungen ansehenDirekt zum Rechenweg

Anlage

Welche Anschlussstelle und welche vorgelagerten Betriebsmittel gehören zum betrachteten Fall?

Spannungsebene, Anschlussstelle und betrachtete Betriebsmittel bilden die Grundlage. Eine größere Einzelkomponente ersetzt keine Betrachtung des Anschlusswegs.

Daten

Für welchen Betriebsfall, Zeitpunkt und Anschlusspunkt gelten die verwendeten Leistungsdaten?

Bezug, Einspeisung und zeitlicher Verlauf werden getrennt eingeordnet. Datenquelle und Zeitraum bleiben bei jeder Bewertung sichtbar.

Verantwortung

Welche Angaben sind vom Netzbetreiber zu klären, welche vom Anschlussnehmer bereitzustellen?

Technische Bedingungen, Planstand und Übergabepunkt werden zwischen den Beteiligten geklärt. Die Illustration legt weder Eigentum noch Schaltberechtigung fest.

Mögliche Beteiligte

Zuständiger Netzbetreiber, Anschlussnehmer beziehungsweise Betreiber und beauftragte Fachplanung.

Netzanschluss und Netzbetrachtung vertiefen
WILMESMUSTER / SYS-01

Vom Zusammenhang
zum Arbeitsergebnis.

Beispielhafter Bearbeitungsstand
BezugNetzstation und Anschluss
AnlageAnschlussgrundlage mit Systemgrenze, Betriebsmittelbezug und noch fehlenden Angaben.
DatenDatengrundlage mit Bezugspunkt, Zeitraum, Betriebsannahmen und Datenlücken.
VerantwortungAbstimmungsstand zu Anschlussbedingungen, Unterlagen und offenen Rückfragen.
StatusBearbeitungsbedarf zu klären. Keine tatsächliche Beauftragung oder Prüfung.

Keine Anschlussfreigabe oder Aussage über eine verfügbare Netzkapazität.

Muster / Systempunkt 01

Systempunkt 02 / Messung und Verteilung

Eine Messstelle macht den Bezug eindeutig.

Anlage

Welche Messpunkte werden benötigt, und wie sind sie dem elektrischen Schema zugeordnet?

Die Verteilung verbindet Anlagenteile elektrisch. Das Messkonzept legt fest, welche Größen an welchen Punkten erfasst werden. Ein Zähler ist kein Verteiler.

Daten

Sind Messpunkt, Zeitbezug und Datenqualität für den vorgesehenen Prozess eindeutig?

Messpunkt, Einheit und Zeitbezug gehören zum Wert. Fehlende oder unplausible Daten werden kenntlich gemacht, bevor sie in eine Betrachtung eingehen.

Verantwortung

Wer stellt Daten bereit, wer bearbeitet Ausnahmen und an wen erfolgt die Übergabe?

Montage, Messstellenbetrieb, Datenverwendung und Anlagenbetrieb werden konkret abgegrenzt. Ein Informationsweg bedeutet noch keine Beauftragung einer Rolle.

Mögliche Beteiligte

Messstellenbetreiber, Anlagenbetreiber, gegebenenfalls Montage- und Systemdienstleister sowie Fachplanung.

Messstellenbetrieb und Datenbezug vertiefen
WILMESMUSTER / SYS-02

Vom Zusammenhang
zum Arbeitsergebnis.

Beispielhafter Bearbeitungsstand
BezugMessung und Verteilung
AnlageMesskonzept mit Messpunkten, Anlagenbezug und abgegrenzten Funktionen.
DatenDatenzuordnung mit Prüfkriterien, erkannten Lücken und Ausnahmebearbeitung.
VerantwortungRollen- und Übergabematrix für die vereinbarten Mess- und Betriebsprozesse.
StatusBearbeitungsbedarf zu klären. Keine tatsächliche Beauftragung oder Prüfung.

Messkonzept und Betriebsrollen sind festzulegen; die Zeichnung beschreibt keine konkrete Messanordnung.

Muster / Systempunkt 02

Systempunkt 03 / Photovoltaik

Erzeugung muss zum Standort passen.

Anlage

Welche Fläche und elektrische Struktur passen zu Nutzung und Anschlussbedingungen?

Fläche, elektrische Struktur und Wechselrichter werden auf den Standort bezogen. Verbrauch, Speicher und Anschluss sind Teil der Konzeptbetrachtung.

Daten

Wann stehen Erzeugung und Verbrauch gegenüber, und welche Profilgrundlagen fehlen?

Gleiche Tagesenergiemengen bedeuten keine zeitgleiche Deckung. Erzeugungs- und Verbrauchsprofile müssen denselben Zeitraum und Bezugspunkt haben.

Verantwortung

Wer liefert die erforderlichen baulichen und elektrischen Grundlagen?

Fläche, Tragwerk, elektrische Anbindung und Betrieb greifen ineinander. Fachliche Zuständigkeiten und benötigte Beiträge bleiben unterscheidbar.

Mögliche Beteiligte

Bauherr und Betreiber, elektrotechnische Fachplanung, zuständige bauliche Fachplaner und ausführende Unternehmen.

Photovoltaik-Planung vertiefen
WILMESMUSTER / SYS-03

Vom Zusammenhang
zum Arbeitsergebnis.

Beispielhafter Bearbeitungsstand
BezugPhotovoltaik
AnlageAnlagenkonzept mit Flächenbezug, elektrischer Struktur und Anschlussfragen.
DatenProfilvergleich mit Zeitbezug, Annahmen und nachvollziehbarer Energiebilanz.
VerantwortungSchnittstellenliste mit erforderlichen Beiträgen, Planständen und Abstimmungspunkten.
StatusBearbeitungsbedarf zu klären. Keine tatsächliche Beauftragung oder Prüfung.

Keine Ertragsprognose oder bauliche Eignungsbestätigung aus dieser Illustration.

Muster / Systempunkt 03

Systempunkt 04 / Batteriespeicher

Energieinhalt und Betriebsaufgabe gehören zusammen.

Anlage

Welche Leistung und welcher Energieinhalt werden für die vorgesehene Aufgabe betrachtet?

Nutzbarer Energieinhalt, Leistungsgrenzen und elektrische Anbindung bestimmen unterschiedliche Eigenschaften. Die Betriebsaufgabe setzt den Bezug.

Daten

Welche Zustandswerte und Betriebsgrenzen stehen für die vorgesehene Regelung bereit?

Laden, Entladen und verbleibende Energie werden gemeinsam betrachtet. Regelungsanforderungen und verfügbare Zustandsinformationen müssen zueinander passen.

Verantwortung

Wo endet der Lieferumfang, und wer klärt die darüber hinausgehende Integration?

Speicherlieferant, elektrische Anbindung und Standortbetrieb haben unterschiedliche Beiträge. Nachweise müssen zum vereinbarten Anlagen- und Funktionsumfang passen.

Mögliche Beteiligte

Bauherr und Betreiber, Speicherlieferant, ausführende Unternehmen und beauftragte Fachplanung.

BESS-Fachplanung vertiefen
WILMESMUSTER / SYS-04

Vom Zusammenhang
zum Arbeitsergebnis.

Beispielhafter Bearbeitungsstand
BezugBatteriespeicher
AnlageBetriebsanforderung mit Leistung, Energieinhalt und abgegrenztem System.
DatenFunktions- und Datenanforderung mit Betriebsgrenzen und offenen Integrationsfragen.
VerantwortungLiefer- und Schnittstellenabgrenzung mit benötigten Unterlagen und Übergabepunkten.
StatusBearbeitungsbedarf zu klären. Keine tatsächliche Beauftragung oder Prüfung.

Keine Aussage zu Notstrom, Inselbetrieb, Schwarzstart oder Wirtschaftlichkeit.

Muster / Systempunkt 04

Systempunkt 05 / Ladeinfrastruktur

Ladepunkte werden über ihre Nutzung geplant.

Anlage

Welche Ladepunkte, Anschlussgrenzen und Ausbauphasen gehören zum Vorhaben?

Anschluss, Verteilung und Ladepunkte werden zusammen betrachtet. Die Summe der Geräteleistungen beschreibt noch nicht den zeitlichen Bedarf des Standorts.

Daten

Welche Nutzungsdaten und Informationen braucht die vorgesehene Leistungssteuerung?

Ankunft, Abfahrt und Energiebedarf prägen den Nutzungstag. Leistungssteuerung braucht diese Anforderungen ebenso wie den verfügbaren Standortbezug.

Verantwortung

Wer verantwortet Installation, Systemeinbindung und den jeweiligen Funktionsnachweis?

Elektrische Installation, Backend und Lastmanagement müssen abgestimmt sein. Zuständigkeit und Nachweis gehören zu jedem vereinbarten Funktionsschritt.

Mögliche Beteiligte

Standortbetreiber, Lade- und Backendanbieter, ausführende Unternehmen und beauftragte Fachplanung.

Ladeinfrastruktur und Lastmanagement vertiefen
WILMESMUSTER / SYS-05

Vom Zusammenhang
zum Arbeitsergebnis.

Beispielhafter Bearbeitungsstand
BezugLadeinfrastruktur
AnlageStandortkonzept mit Verteilung, Leistungsrahmen und geordneten Ausbauphasen.
DatenNutzungs- und Lastbetrachtung mit Datenannahmen und verbleibenden Einschränkungen.
VerantwortungIntegrations- und Übergabematrix mit Funktionsumfang, Beteiligten und Nachweisen.
StatusBearbeitungsbedarf zu klären. Keine tatsächliche Beauftragung oder Prüfung.

Keine Zusage, dass jeder Ladebedarf mit dem vorhandenen Anschluss erfüllt werden kann.

Muster / Systempunkt 05

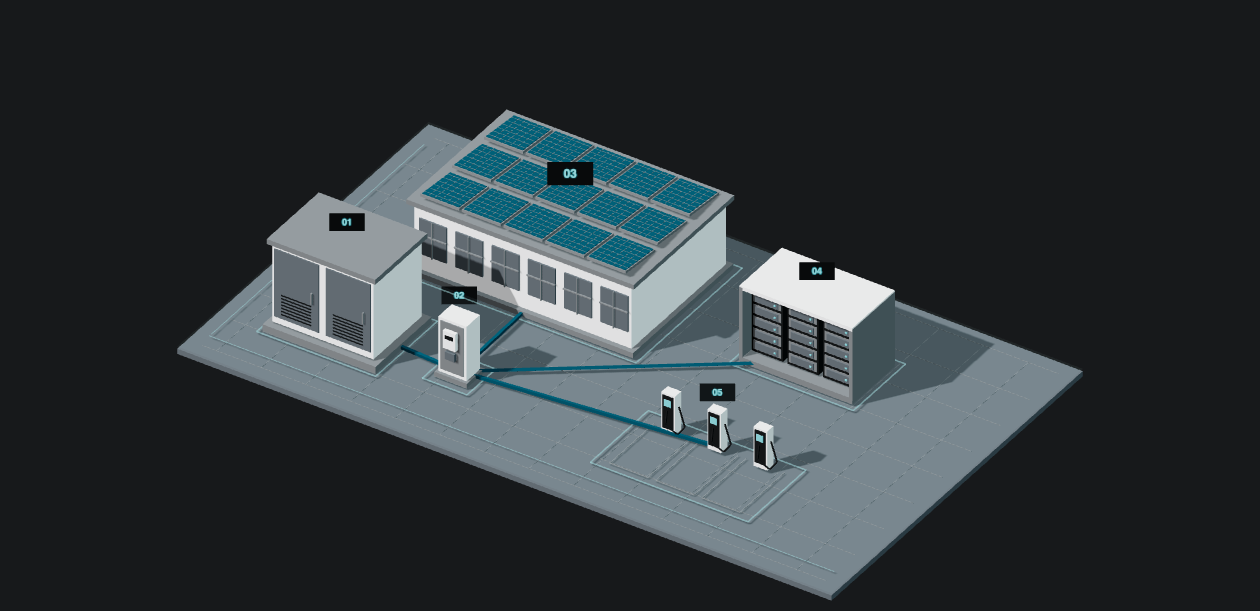

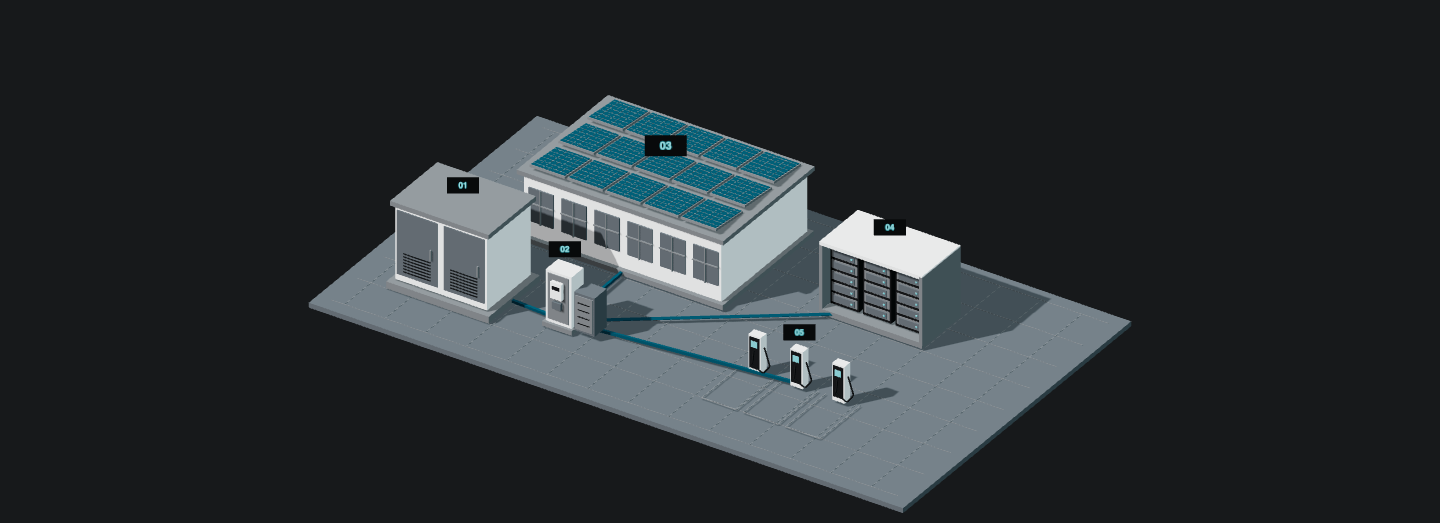

Illustrativer Standort, kein Kundenprojekt. Die Verbindungslinien ordnen Funktionen, nicht Kabeltrassen. Messung und Verteilung sind getrennte Funktionen; Eigentums- und Betriebsgrenzen werden projektspezifisch geklärt.

Netz und Messwesen

Das Netz verstehen. Richtig entscheiden.

Für technische Leitung, Betrieb und Projektteams.

Netz und Messwesen entdecken
Christopher Wilmes im Fachgespräch vor einer Netzvisualisierung
Christopher Wilmes · persönliches Arbeitsmotiv
Technische PerspektiveIllustration / Muster
  • Station und Abgänge
  • Messung und Datenbezug
  • Technische Einordnung
Netz und Messwesen: Betrachtung

Netzstruktur

Wo liegt die technische Frage?

Station, Abgang und Anschlussstelle bilden den gemeinsamen Ausgangspunkt.

Arbeitsergebnis

Ein eindeutig zugeordnetes Netzmodell.

Datenbezug

Was trägt die Aussage?

Messwert, Zeitpunkt und Betriebsmittel werden zusammengeführt. Datenlücken bleiben erkennbar.

Arbeitsergebnis

Eine belastbare Grundlage mit benanntem Prüfbedarf.

Entscheidung

Welche Maßnahme wirkt?

Varianten werden unter denselben Annahmen verglichen. Wirkung und verbleibende Grenzen stehen nebeneinander.

Arbeitsergebnis

Eine nachvollziehbare Entscheidungsunterlage.

Fachplanung und Energieprojekte

Aus Einzelanlagen wird ein System.

Für Bauherren, Betreiber und Projektentwickler.

Planung und Baubegleitung entdecken
Christopher Wilmes mit zwei Personen und Planunterlagen auf einer Freifläche
Christopher Wilmes · persönliches Arbeitsmotiv
Technische PerspektiveIllustration / Muster
  • PV und Speicher
  • Anschluss und Laden
  • Plan- und Nachweisstand
Fachplanung und Energieprojekte: Betrachtung

Konzept

Was soll der Standort leisten?

PV, Speicher, Laden und Netzanschluss werden auf ein gemeinsames Betriebsziel bezogen.

Arbeitsergebnis

Ein abgestimmtes Anlagenkonzept.

Schnittstellen

Wo müssen die Gewerke zusammenpassen?

Anschluss, Messung und Kommunikation erhalten einen eindeutigen Plan- und Rollenbezug.

Arbeitsergebnis

Eine konkrete Schnittstellenmatrix.

Umsetzung

Was entspricht dem Planstand?

Die vereinbarte Baubegleitung verbindet Feststellung, Planabweichung und Nachweis.

Arbeitsergebnis

Dokumentierte Befunde und offene Aufgaben.

Schulungen und Fachvermittlung

Aus Fachwissen wird Handlungssicherheit.

Für Veranstalter, Inhouse-Auftraggeber und ihre Teams.

Schulungen und Fachvorträge entdecken
Christopher Wilmes mit Tablet vor Auswertungsbildschirmen
Christopher Wilmes · persönliches Arbeitsmotiv
Technische PerspektiveIllustration / Muster
  • Vier Ladepunkte
  • Ein Anschlusspunkt
  • Nutzung noch offen
Schulungen und Fachvermittlung: Betrachtung

Ausgangsfrage

Vier Ladepunkte. Welche Angaben fehlen?

Die Anzahl ist bekannt. Nutzung, Standzeit und Energiebedarf sind es noch nicht.

Arbeitsergebnis

Ein konkreter Praxisfall für Ihr Team.

Betrachtung

Die richtige Rückfrage verändert den Blick.

Aus der Geräteanzahl wird eine fachliche Betrachtung des Betriebs.

Arbeitsergebnis

Ein gemeinsam nachvollzogener Entscheidungsweg.

Transfer

Wissen wird anwendbar.

Eine Prüfliste sichert die Erkenntnisse. Tiefe und Schwerpunkt folgen der Zielgruppe.

Arbeitsergebnis

Fallunterlage und Transferaufgabe.

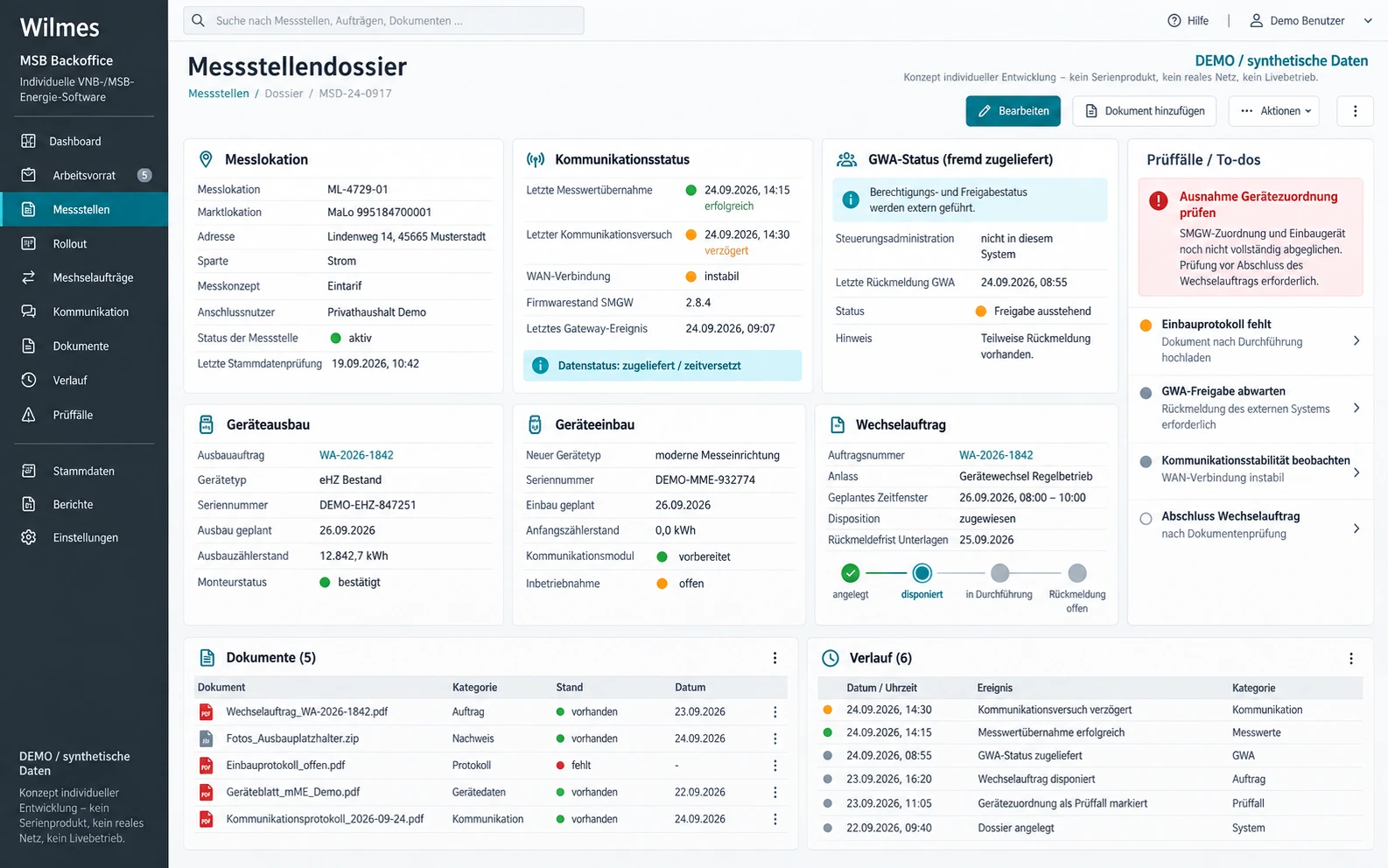

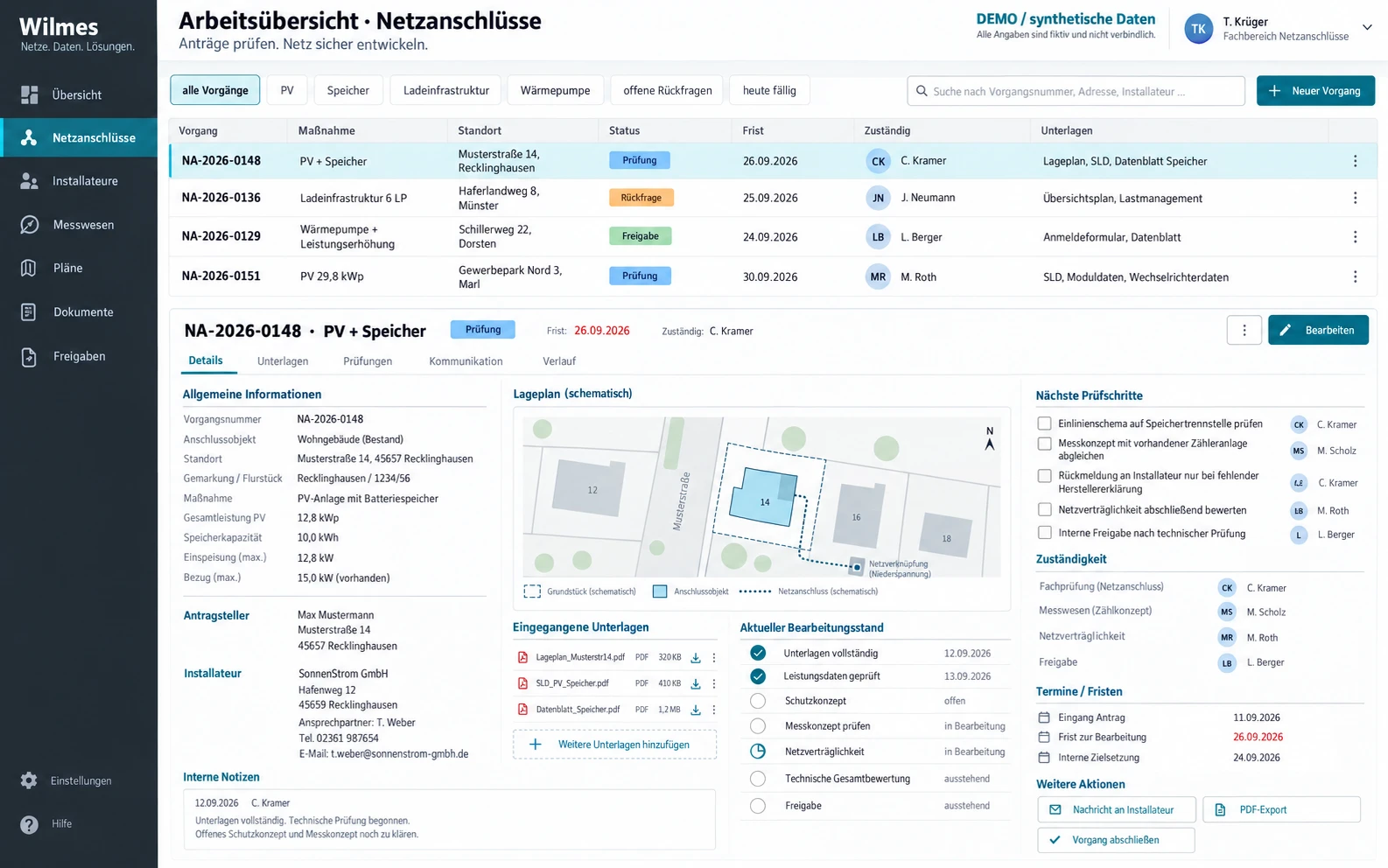

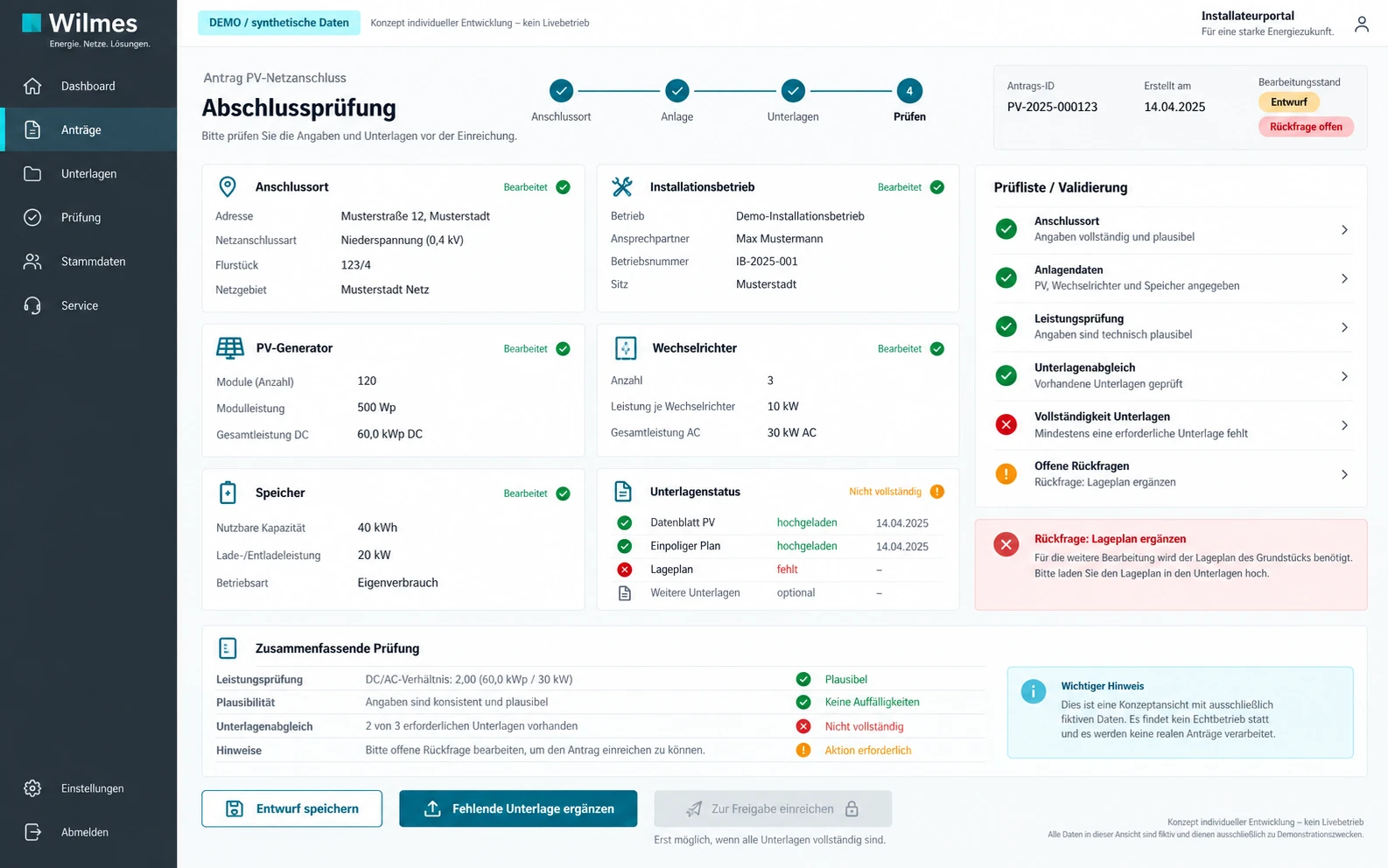

04 / KI & Software

Weniger Unterlagen sortieren. Mehr Fälle fachlich klären.

KI-Beratung und individuelle Software verbinden Dokumente, Fachwissen und Arbeitsabläufe. Für Unternehmen jeder Branche; hier am Beispiel einer Anschlussanfrage an einen Netzbetreiber.

KI-Beratung für Unternehmen
Christopher Wilmes an einem Arbeitsplatz mit Leitstandbildschirmen

Anwendungsbeispiel: KI-gestützte Vorgangsvorbereitung · synthetische Unterlagen

Anfrage

Q1

Anschlussantrag · Gewerbestandort

Erweiterung um Photovoltaik, Batteriespeicher und Ladepunkte. Gemeinsamer Netzanschlusspunkt; Bezug und Einspeisung sind zu betrachten.

Q2

Eingereichte Anlagenübersicht

Komponenten sind benannt. Angaben zum gemeinsamen Betriebs- und Messkonzept sowie zum zeitlichen Leistungsbedarf sind noch nachzureichen.

KI & Software

Anfrage

Aus einem Dokumenteneingang wird ein bearbeitbarer Vorgang.

Ein Betrieb plant Photovoltaik, Speicher und Ladepunkte. Antrag und Anlagenübersicht liegen vor, das gemeinsame Betriebskonzept fehlt. Gefragt ist nicht die nächste Zusammenfassung, sondern eine nachvollziehbare Vorbereitung für die Anschlussprüfung.

Anschlussanfrage mit mehreren Anlagen

Prüfakte

Unterlagen, offene Punkte und Zuständigkeit zusammenführen.

Der konzipierte Workflow übernimmt belegte Angaben in eine Vorgangsakte, gleicht sie mit Ihrer Prüfliste ab und ordnet offene Punkte der zuständigen Bearbeitung zu. Die Fachabteilung sieht, was vorliegt, was fehlt und welche Quelle eine Aussage trägt.

Unterlagenprüfung vorbereitet · fachliche Bewertung offen

Anlagenumfang / Q1
PV, Speicher und Ladepunkte gemeinsam betrachten
Nachforderung / Q2
Betriebs- und Messkonzept sowie Leistungsprofil

Fachbearbeitung

Die Fachkraft erhält eine prüfbare Arbeitsgrundlage.

Statt Informationen erneut zusammenzusuchen, prüft die Bearbeitung die Vorgangsakte und ergänzt ihre Bewertung. Rückfragen, Freigaben und Übergabe ins Portal lassen sich in den betrieblichen Ablauf integrieren. Die Anschlussentscheidung bleibt bei den verantwortlichen Fachpersonen.

Rückfrageentwurf zur fachlichen Freigabe

Bitte ergänzen Sie das gemeinsame Betriebs- und Messkonzept für PV, Speicher und Ladepunkte sowie das vorgesehene Bezugs- und Einspeiseprofil. Auf dieser Grundlage können die Anschlussbedingungen weiter geprüft werden.

Illustrativer Ablauf mit synthetischen Daten, ohne Upload oder externe KI-Verarbeitung. Prüflisten, Rollen, Datenzugriff und Systemanbindung werden für Ihren Betrieb festgelegt.

Entscheidungen vorbereiten

Was soll Ihr nächster Schritt
möglich machen?

Eine technische Untersuchung hat einen Zweck: eine Anschlussfrage klären, eine Planung absichern oder einen betrieblichen Ablauf verbessern.

Netz und Messwesen

Anschluss bearbeiten.
Ausbau begründen.

Wir ordnen die anstehende Aufgabe, grenzen Untersuchungen ab und führen Varianten, offene Punkte und Zuständigkeiten in einer verwendbaren Entscheidungsunterlage zusammen.

VNB-Beratung und Ergebnisse

Energieprojekte

Ein Standort.
Ein abgestimmtes Konzept.

PV, Speicher, Ladeinfrastruktur und Netzanschluss müssen zusammenpassen. Aus Betriebszielen, Standort und Projektstand entstehen Systemkonzept, Schnittstellen und die nächsten Planungsschritte.

Planungsumfang einordnen

KI und Custom Software

Fachprozesse verbinden.
Bearbeitung vereinfachen.

Von der Anfrage über Daten und Rollen bis zur Freigabe: Wir konzipieren individuelle Portale und Anwendungen passend zu Ihrem Betrieb und den vorhandenen Systemen.

Individuelle Software ansehen
Technische Beispielbetrachtungen vertiefenNetzmaßnahme, Energiebilanz und Speicherbetrieb
Fachlicher Einstieg

Muster / Netz und Betrieb

Am richtigen Betriebsmittel ansetzen.

Ein Abgang ist hoch belastet. Welche Maßnahme verändert seine Belastung?

65,2 %Transformator
115,5 %Betrachteter Abgang
Maßnahme
Transformator65,2 %Betrachteter Abgang115,5 %

Was die Auswahl zeigt

Im Muster liegt der Abgang über seiner Bemessungsgröße. Der Transformator hat eine andere Belastung: Beide Größen sind getrennt zu betrachten.

Bezugsfall

190 kW am Abgang; weitere Abgänge 200 kW.

Symmetrischer Drehstrom: 400 V, cos φ 0,95. Gleicher Lastfall für alle Varianten. Bemessungsgrößen: 630 / 1000 kVA und 250 / 400 A.

Keine Lastflussrechnung, Spannungs-, Kurzschluss- oder Schutzprüfung; keine Anschlussfreigabe.

Den vollständigen Netzfall ansehen

Muster / Energieprojekt

Eine Tagesbilanz hat einen Zeitverlauf.

Wie verändert ein Speicher den Netzbezug bei derselben Erzeugung und demselben Verbrauch?

360 kWhNetzbezug ohne Speicher
180 kWhNetzbezug der Auswahl
Nutzbare Speicherkapazität
Netzbezug ohne Speicher360 kWhNetzbezug der Auswahl180 kWh

Was die Auswahl zeigt

Bei 200 kWh nutzbarer Kapazität werden im Modelltag 180 kWh aus dem Speicher bereitgestellt. 180 kWh Netzbezug bleiben.

Bezugsfall

Frei gewählte Stundenmittelwerte über 24 h. Anfangs leerer Speicher, nur PV-Überschussladung, 50 kW Lade- und Entladegrenze, 90 % Entladewirkungsgrad.

Kein Jahresertrag, keine Wirtschaftlichkeitsprognose und keine Aussage zur Notstromfähigkeit.

Das Energieprojekt vertiefen

Muster / Fachvermittlung

Einheiten verstehen. Grenzen erkennen.

200 kWh nutzbare Energie: Wie lange ist die gewählte konstante Abgabe rechnerisch möglich?

200 kWhNutzbare Energie am Abgabepunkt
4 hRechnerische Abgabedauer
Konstante Abgabeleistung
Nutzbare Energie am Abgabepunkt200 kWhRechnerische Abgabedauer4 h

Was die Auswahl zeigt

200 kWh / 50 kW = 4 h. Die Energiemenge bleibt gleich; eine höhere Abgabeleistung verkürzt die rechnerische Dauer. Eine Betriebsfreigabe folgt daraus nicht.

Bezugsfall

Dauer = nutzbare Energie / konstante Abgabeleistung. Idealisiertes Beispiel ohne zusätzliche Verlustkorrektur oder zeitlich veränderte Last.

Kein Nachweis von Notstrom, Inselbetrieb oder Schwarzstart. Veranstaltungsinhalt wird mit Zielgruppe und Auftrag abgestimmt.

Diesen Schwerpunkt als Veranstaltung ansehen
Netz und Betrieb: Annahmen, Werte und Aussagegrenzen

Ein Abgang ist hoch belastet. Welche Maßnahme verändert seine Belastung?

Symmetrischer Drehstrom: 400 V, cos φ 0,95. Gleicher Lastfall für alle Varianten. Bemessungsgrößen: 630 / 1000 kVA und 250 / 400 A.

Bezugsgrößen dieses Musters
VarianteBestand
Lastfall190 kW am Abgang; weitere Abgänge 200 kW
Transformator630 kVA · 65,2 %
Abgang250 A · 115,5 %

Keine Lastflussrechnung, Spannungs-, Kurzschluss- oder Schutzprüfung; keine Anschlussfreigabe.

Werte der Darstellung
BetriebsmittelAusgangsstand (%)Auswahl: Bestand (%)
Transformator65,265,2
Abgang115,5115,5
Energieprojekt: Annahmen, Werte und Aussagegrenzen

Wie verändert ein Speicher den Netzbezug bei derselben Erzeugung und demselben Verbrauch?

Frei gewählte Stundenmittelwerte über 24 h. Anfangs leerer Speicher, nur PV-Überschussladung, 50 kW Lade- und Entladegrenze, 90 % Entladewirkungsgrad.

Bezugsgrößen dieses Musters
Nutzbare Kapazität200 kWh
Erzeugung / Verbrauch653 / 771 kWh
Netzbezug180 kWh
Aus Speicher bereitgestellt180 kWh
Verlust / Restenergie20 / 0 kWh

Kein Jahresertrag, keine Wirtschaftlichkeitsprognose und keine Aussage zur Notstromfähigkeit.

Werte der Darstellung
ZeitPV-Erzeugung (kW)Verbrauch (kW)Netzbezug (kW)
0 h0,014,014,0
1 h0,014,014,0
2 h0,014,014,0
3 h0,014,014,0
4 h0,014,014,0
5 h0,018,018,0
6 h2,028,026,0
7 h12,040,028,0
8 h35,048,013,0
9 h62,048,00,0
10 h82,048,00,0
11 h95,048,00,0
12 h100,045,00,0
13 h94,045,00,0
14 h78,045,00,0
15 h55,045,00,0
16 h29,043,00,0
17 h9,042,00,0
18 h0,040,00,0
19 h0,034,00,0
20 h0,028,00,0
21 h0,023,00,0
22 h0,018,010,0
23 h0,015,015,0
Fachvermittlung: Annahmen, Werte und Aussagegrenzen

200 kWh nutzbare Energie: Wie lange ist die gewählte konstante Abgabe rechnerisch möglich?

Dauer = nutzbare Energie / konstante Abgabeleistung. Idealisiertes Beispiel ohne zusätzliche Verlustkorrektur oder zeitlich veränderte Last.

Bezugsgrößen dieses Musters
Energie200 kWh nutzbar am AC-Abgabepunkt
Konstante Abgabe50 kW
Rechnerische Dauer4 h
LernzielLeistung, Energie und Betriebsanforderung unterscheiden

Kein Nachweis von Notstrom, Inselbetrieb oder Schwarzstart. Veranstaltungsinhalt wird mit Zielgruppe und Auftrag abgestimmt.

Werte der Darstellung
ZeitVerbleibende Energie (kWh)
0 h200,0
1 h150,0
2 h100,0
3 h50,0
4 h0,0

04 / Planung trifft Umsetzung

Vom Systemkonzept
zur konkreten Schnittstelle.

Für Bauherren und Projektentwickler zählen nicht nur einzelne Anlagenteile, sondern ihr abgestimmter Plan- und Ausführungsstand.

Projektphase
01 Netzstation02 Messung03 Photovoltaik04 Speicher05 Laden

Muster / nicht maßstäblichK-01 / Systemkonzept

K-01 / Systemkonzept

Das Betriebsziel gibt die Richtung vor.

PV, Speicher und Laden werden gemeinsam geplant. Anschlussdaten und Betriebsweise bestimmen die Varianten.

Arbeitsergebnis
Systemgrenzen, Varianten und offene Eingangsgrößen.
Abstimmung
Bauherr, Fachplanung und zuständiger Netzbetreiber

Schnittstellen / Schematisches Muster

Planung wird an den
Übergaben belastbar.

Anschluss, Messung, Steuerung und Betrieb gehören in denselben Arbeitszusammenhang.

Planungsebene

Elektrische Verbindung

  1. Netzanschlusspunkt
  2. Elektrische Anlage
  3. Beispielhafte Verbraucher/Erzeuger

Durchgezogene Linie: schematische elektrische Verbindung.

Arbeitsanforderung
Anschlussgrenze, vorgesehene Betriebsweise und betroffene Anlagenteile eindeutig benennen.
Aussagegrenze
Keine Leiterdimensionierung oder Schutzprüfung.

Messung und Steuerung

  1. Messung
  2. Vorgesehene Informationsverwendung
  3. Steuerungsaufgabe

Gestrichelte Linie: beschriebener Informationsweg.

Arbeitsanforderung
Messaufgabe, Datenherkunft und vorgesehene Steuerungswirkung getrennt beschreiben.
Aussagegrenze
Kein behauptetes Protokoll und keine vorhandene Anbindung.

Betrieb und Übergabe
