Leistung ist nicht Speicherkapazität.
01 / BESS-Fachplanung
Welche Leistung wird wann benötigt, wie lange und an welchem Anschlusspunkt? Daraus entwickelt Wilmes Betriebsanforderung, Systemkonzept und technische Schnittstellen. Aufstellung und Liefergrenzen gehören von Anfang an dazu.
02 / Was Wilmes bearbeitet
Geplante Nutzung, zeitliche Anforderungen und verfügbare Daten beschreiben. Eigenverbrauch, Leistungsspitzen und weitere Betriebsziele werden nicht gleichgesetzt.
Fachlich vertiefenBetriebsanforderungen und dokumentierte Annahmen.
Leistung, Energieinhalt, elektrische Anbindung und Messkonzept zusammenführen. Aufstellung, Kommunikation und weitere Fachdisziplinen erhalten klare Schnittstellen.
Fachlich vertiefenSystem- und Anschlusskonzept.
Herstellerangaben, Betreiberanforderungen und Planungsstände fachlich zuordnen. Fehlende Nachweise und Übergabevoraussetzungen werden ausdrücklich benannt.
Fachlich vertiefenSchnittstellen- und Nachweismatrix.
03 / System und Verantwortung
Eine Energieangabe beschreibt noch kein vollständiges System. Für jede Baugruppe braucht es eine passende Grundlage, ein konkretes Planungsergebnis und eine abgestimmte Zuständigkeit.
Funktionsschema, keine Schalt- oder Ausführungsplanung.
Batterieracks
Zell- und Modulverbund, Batteriemanagement und freigegebenes Betriebsfenster bestimmen die verfügbare Energie. Die Beispielrechnung verwendet bereits nutzbare Energie am AC-Abgabepunkt.
Zell- und Modulverbund, Batteriemanagement und freigegebenes Betriebsfenster bestimmen die verfügbare Energie. Die Beispielrechnung verwendet bereits nutzbare Energie am AC-Abgabepunkt.
Grundlage: Herstellerkennwerte, Betriebsfenster, Temperatur- und Alterungsbezug.
Ergebnis: Energieanforderung mit eindeutigem Bezugspunkt und dokumentierten Randbedingungen.
Das Leistungsumwandlungssystem verbindet DC-Batteriesystem und AC-Anlage. Die Leistungsanforderung muss auch zur Anschluss- und Regelungsaufgabe passen.
Grundlage: Wirk- und Blindleistungsanforderung, Anschlussdaten, Betriebskennfelder.
Ergebnis: Leistungs- und Anschlusskonzept mit abgestimmten Liefergrenzen.
Messort, Zeitbezug, Führungsgröße und Rückmeldung verbinden den Anlagenbetrieb mit dem gewählten Ziel. Kommunikationsausfälle benötigen einen abgestimmten Betriebszustand.
Grundlage: Messkonzept, Signal- und Datenpunktliste, Zuständigkeiten, Ausfallverhalten.
Ergebnis: Funktionsbeschreibung und Schnittstellenliste für Messung und Regelung.
Wärmeabfuhr, Zugänglichkeit, Tragwerk, Schall und Brandschutz werden mit den zuständigen Fachdisziplinen und dem Hersteller abgestimmt. Die Darstellung ersetzt keinen Standortnachweis.
Grundlage: Standortplan, Umgebungsbedingungen, Herstellerangaben, bauliche Nachweise.
Ergebnis: Aufstellungs- und Schnittstellenstand mit offenen Nachweisen.
Aufstellung und Schnittstellen
Zuwegung, Aufstellfläche und elektrische Anbindung müssen zusammenpassen. Der Anlagenumriss allein beschreibt noch keine ausführbare Aufstellung.
01 / Standort-Prüfpunkt
Die Schnittstelle wird zur Unterlage
Eine zugeordnete Aufgabe ist noch kein erbrachter Nachweis. Das Muster bestätigt weder den Standort noch die Ausführung.
Illustrative Anordnung ohne Maßstab. Lage, Abstände, Ausführung und Nachweise werden projektbezogen bestimmt.
| Bereich | Zu klären | Fachliche Beteiligung | Arbeitsstand |
|---|---|---|---|
| Aufstellung | Lage, Zuwegung, Tragfähigkeit und Entwässerung | Bauherr / Tragwerks- und Tiefbauplanung | Offen im MusterStandort- und Fundamentunterlagen abstimmen |
| Umgebung | Abstände, Zugänglichkeit, Schall und Brandschutz | Hersteller / zuständige Fachdisziplinen | Offen im MusterProjektbezogene Anforderungen und Nachweise klären |
| Elektrische Anbindung | Trasse, Übergabepunkt, Schutz und Messung | Elektro-Fachplanung / Netzbetreiber | Offen im MusterAnschluss- und Messkonzept abstimmen |
| Betriebsübergabe | Signale, Zuständigkeit und Ausfallverhalten | Betreiber / Systemintegrator | Offen im MusterFunktions- und Übergabekriterien festlegen |
Transportweg, Öffnungen und zulässige Lasten. Einbringungs- und Aufstellvoraussetzungen klären.
Bauherr / Tragwerksplanung / Hersteller
Nutzung, Wärmeabfuhr und Brandschutz. Raumbezogene Nachweise und Betriebsvorgaben abstimmen.
Gebäudeplanung / Hersteller / Fachdisziplinen
Bestandsverteilung, Schutz und Messung. Bestands- und Anschlussunterlagen zusammenführen.
Elektro-Fachplanung / Anlagenbetreiber
Meldungen, Zugriff und Betriebszustände. Funktions- und Verantwortungsgrenzen dokumentieren.
Betreiber / Gebäudeautomation / Systemintegrator
Die Beteiligten werden je Auftrag konkret festgelegt. Fachplanung ersetzt keine Herstellerfreigabe und keine gesondert erforderlichen baulichen, brandschutztechnischen oder betrieblichen Nachweise.
BearbeitungLastdaten und zeitliche Anforderungen auswerten, Betriebsziele priorisieren und zulässige Systemgrenzen dokumentieren.
ArbeitsergebnisAnforderungsprofil, Datenbefund und belastbare Annahmen.
BearbeitungVarianten für Energieinhalt, Leistung, Anschluss, Messung und Regelung im vereinbarten Umfang gegenüberstellen.
ArbeitsergebnisSystemkonzept, Variantenbewertung und Abstimmungsbedarf.
BearbeitungElektrische Prinzipschemata, Schnittstellen und technische Anforderungen an Lieferungen entsprechend dem beauftragten Planungsstand ausarbeiten.
ArbeitsergebnisPlan- und Unterlagenliste mit klaren Liefergrenzen.
BearbeitungTechnische Rückfragen, Herstellerangaben und offene Punkte mit dem Planstand zusammenführen. Baubegleitung wird als eigene Leistung vereinbart.
ArbeitsergebnisTechnischer Vergleichsstand und Übergabe an die Umsetzung.
Lieferung, Montage, Gateway-/Verwaltungbetrieb, eigenständige Spezialnachweise und hoheitliche Genehmigungen sind nicht automatisch Teil dieses Planungsauftrags.
04 / Grundlagen und Bezug
Die Anforderungen an einen Speicher lassen sich nicht aus einer einzigen Kapazitätsangabe ableiten. Maßgeblich sind Betriebsaufgabe und technische Systemgrenzen.
Lastdaten und Betriebsziele beschreiben, welche Leistung zu welchem Zeitpunkt und über welche Dauer benötigt wird.
Zeitbezug und Datenherkunft klären; nutzbare Energie, Nennenergie und gewünschte Funktionen getrennt benennen.
Anschlussunterlagen und Standortbedingungen ordnen das Speichersystem räumlich und elektrisch ein.
Bestätigte Anschlussbedingungen und offene Standortfragen unterscheiden; weitere zuständige Fachplaner einbeziehen.
Herstellerangaben können etwa nutzbare Energie, Leistungsgrenzen, Betriebsbedingungen und technische Schnittstellen beschreiben.
Geltungsbedingungen und Bezugsgrößen der Angaben prüfen. Eine gewünschte Funktion ist noch kein belegtes Systemmerkmal.
Liefergrenzen und beteiligte Fachplaner zeigen, wer welche Schnittstelle und welchen Nachweis bearbeitet.
Nicht zugeordnete Aufgaben sichtbar machen; Hersteller-, Planungs-, Ausführungs- und Betreiberbeiträge getrennt führen.
Ein vollständiges Unterlagenpaket ist keine Voraussetzung für das erste Gespräch. Vorhandenen Stand, fehlende Grundlagen und sinnvolle nächste Bearbeitung klären wir gemeinsam.
Ausgangslage besprechen05 / Vom Betriebsfall zur Unterlage
Betriebsanforderung, Systemkonzept und Schnittstellenstand gehören zusammen. Die folgenden Muster übernehmen den gewählten Abruf und die fachliche Perspektive, ohne eine Projektfreigabe vorzutäuschen.
01 / Betriebsanforderung
Energie, Leistung und zeitlicher Abruf werden gemeinsam beschrieben. Nicht bereitgestellter Bedarf bleibt als Ergebnis sichtbar, auch wenn eine Variante mehr Kapazität erhält.
BESS-Planungsunterlage
Der gewählte Musterabruf mit einer nachvollziehbaren Bilanz.
| Musterfall | BESS-02 · Zwei Leistungsspitzen |
|---|---|
| Energie / Leistung | 400 kWh AC-nutzbar / 100 kW |
| Start / Untergrenze | 100 % / 20 % des Energiebezugs |
| Abruf / Bereitstellung | 550 / 320 kWh |
| Offener Bedarf | 230 kWh im Muster |
| Betrachteter Abschnitt | 02:00–02:15 h ab Start: 100 kW aus Speicher, 100 kW leistungsbedingt und 0 kW energiebedingt offen. |
| Mehr Energie | 600 kWh / 100 kW: 350 kWh bereitgestellt, 200 kWh offen (200 kWh leistungsbedingt, 0 kWh energiebedingt). 30 kWh zusätzlich bereitgestellt. |
| Mehr Leistung | 400 kWh / 150 kW: 320 kWh bereitgestellt, 230 kWh offen (100 kWh leistungsbedingt, 130 kWh energiebedingt). Anderer Abgabeverlauf, gleiche bereitgestellte Energiemenge. |
| Zuordnung | Fehlbetrag zuerst nach Leistungsgrenze, anschließend nach verfügbarem Energiefenster aufgeteilt. Keine voneinander unabhängigen Potenziale. |
| Nächste Grundlage | Reales Lastprofil, Betriebsziel und Herstellerkennfeld erforderlich |
02 / Systemkonzept
Schwerpunkt, Grundlagen und Abstimmung werden mit Anschluss und Aufstellung verbunden. Die Unterlage zeigt den Planstatus, nicht eine pauschale Ausführungsfreigabe.
BESS-Planungsunterlage
Physische Baugruppe und fachliche Aufgabe erhalten denselben Bezug.
| Schwerpunkt | Batterieracks |
|---|---|
| Benötigte Grundlage | Herstellerkennwerte, Betriebsfenster, Temperatur- und Alterungsbezug. |
| Bearbeitungsergebnis | Energieanforderung mit eindeutigem Bezugspunkt und dokumentierten Randbedingungen. |
| Abstimmung | Systemhersteller und elektrotechnische Fachplanung |
| Aufstellung | Außenaufstellung |
| Planstatus | Konzeptmuster; keine Hersteller- oder Ausführungsfreigabe |
03 / Nachweisstand
Aufstellung, Umgebung und elektrische Anbindung benötigen unterschiedliche Nachweise. Der Betriebsübergang erhält einen eigenen Bearbeitungsbezug.
BESS-Planungsunterlage
Eine fehlende Grundlage wird zur konkreten Abstimmungsaufgabe.
| Aufstellung | Standort- und Fundamentunterlagen abstimmen. Beteiligung: Bauherr / Tragwerks- und Tiefbauplanung. Status: offen im Muster. |
|---|---|
| Umgebung | Projektbezogene Anforderungen und Nachweise klären. Beteiligung: Hersteller / zuständige Fachdisziplinen. Status: offen im Muster. |
| Elektrische Anbindung | Anschluss- und Messkonzept abstimmen. Beteiligung: Elektro-Fachplanung / Netzbetreiber. Status: offen im Muster. |
| Betriebsübergabe | Funktions- und Übergabekriterien festlegen. Beteiligung: Betreiber / Systemintegrator. Status: offen im Muster. |
| Betrachteter Prüfpunkt | A / 01 · Aufstellung |
| Prüffrage | Wie kommen Anlage und Service an ihren Platz? |
| Benötigte Grundlage | Lageplan, Lieferabmessungen, Transportkonzept und Angaben zu Aufstellfläche und Fundament. |
| Bearbeitungsergebnis | Aufstellungsstand mit zugeordneten Transport- und Fundamentgrundlagen. |
| Nachweisstand | Im Website-Muster nicht belegt; keine Standort- oder Ausführungsfreigabe. |
06 / Leistung, Energie und Zeit
Ein Speicher muss die geforderte Leistung bereitstellen können und genügend freigegebene Energie vorhalten. Der Achtstundenfall trennt beide Ursachen für ungedeckten Bedarf.
Die vollständig nutzbare Energie ist der Bezugswert. Start und zurückgehaltene Energie verkleinern das betrachtete Betriebsfenster.
Die Leistungsgrenze gilt in jedem Zeitschritt. Mehr Energie erhöht diese Grenze nicht.
E / P bei vollem Energiebezug. Im gewählten Betriebsfenster: 3,2 h bei konstant maximaler Abgabe.
Zwei voneinander getrennte Stunden mit 200 kW liegen zwischen kleineren Abrufen. Zusätzliche Energie allein hebt die Leistungsgrenze nicht auf.
Die Leistungsgrenze lässt Bedarf offen
Energie nach dem gewählten Abschnitt
Die Untergrenze bleibt zurückgehalten. Ungefüllter Energiebezug, noch freigegebene Energie und zurückgehaltene Energie werden getrennt dargestellt.
Derselbe Abruf / drei Auslegungen
Die Energievariante ergänzt bis zu 200 kWh, die Leistungsvariante bis zu 50 kW. Startanteil, Untergrenze und Abruf bleiben gleich. Alle drei Verläufe werden vollständig bilanziert.
Balkenhöhe: angeforderte Leistung in kW. Der ungedeckte Anteil wird zuerst der Leistungsgrenze, danach dem verfügbaren Energiefenster zugeordnet. „Offen“ bedeutet nicht durch diesen Speicher bereitgestellt, keinen Stromausfall.
01 / REFERENZ
Referenz für beide Änderungen.
02:00–02:15 h ab Start · 200 kW angefordert.
| Zeit | Abruf kW | Abgabe kW | Leistungsbedingt offen kW | Energiebedingt offen kW | Energie danach kWh |
|---|---|---|---|---|---|
| 00:00 | 0 | 0 | 0 | 0 | 400 |
| 00:15 | 0 | 0 | 0 | 0 | 400 |
| 00:30 | 0 | 0 | 0 | 0 | 400 |
| 00:45 | 0 | 0 | 0 | 0 | 400 |
| 01:00 | 75 | 75 | 0 | 0 | 381,3 |
| 01:15 | 75 | 75 | 0 | 0 | 362,5 |
| 01:30 | 75 | 75 | 0 | 0 | 343,8 |
| 01:45 | 75 | 75 | 0 | 0 | 325 |
| 02:00 | 200 | 100 | 100 | 0 | 300 |
| 02:15 | 200 | 100 | 100 | 0 | 275 |
| 02:30 | 200 | 100 | 100 | 0 | 250 |
| 02:45 | 200 | 100 | 100 | 0 | 225 |
| 03:00 | 75 | 75 | 0 | 0 | 206,3 |
| 03:15 | 75 | 75 | 0 | 0 | 187,5 |
| 03:30 | 75 | 75 | 0 | 0 | 168,8 |
| 03:45 | 75 | 75 | 0 | 0 | 150 |
| 04:00 | 0 | 0 | 0 | 0 | 150 |
| 04:15 | 0 | 0 | 0 | 0 | 150 |
| 04:30 | 0 | 0 | 0 | 0 | 150 |
| 04:45 | 0 | 0 | 0 | 0 | 150 |
| 05:00 | 200 | 100 | 100 | 0 | 125 |
| 05:15 | 200 | 100 | 100 | 0 | 100 |
| 05:30 | 200 | 80 | 100 | 20 | 80 |
| 05:45 | 200 | 0 | 100 | 100 | 80 |
| 06:00 | 0 | 0 | 0 | 0 | 80 |
| 06:15 | 0 | 0 | 0 | 0 | 80 |
| 06:30 | 0 | 0 | 0 | 0 | 80 |
| 06:45 | 0 | 0 | 0 | 0 | 80 |
| 07:00 | 0 | 0 | 0 | 0 | 80 |
| 07:15 | 0 | 0 | 0 | 0 | 80 |
| 07:30 | 0 | 0 | 0 | 0 | 80 |
| 07:45 | 0 | 0 | 0 | 0 | 80 |
02 / ENERGIE
30 kWh zusätzlich bereitgestellt.
02:00–02:15 h ab Start · 200 kW angefordert.
| Zeit | Abruf kW | Abgabe kW | Leistungsbedingt offen kW | Energiebedingt offen kW | Energie danach kWh |
|---|---|---|---|---|---|
| 00:00 | 0 | 0 | 0 | 0 | 600 |
| 00:15 | 0 | 0 | 0 | 0 | 600 |
| 00:30 | 0 | 0 | 0 | 0 | 600 |
| 00:45 | 0 | 0 | 0 | 0 | 600 |
| 01:00 | 75 | 75 | 0 | 0 | 581,3 |
| 01:15 | 75 | 75 | 0 | 0 | 562,5 |
| 01:30 | 75 | 75 | 0 | 0 | 543,8 |
| 01:45 | 75 | 75 | 0 | 0 | 525 |
| 02:00 | 200 | 100 | 100 | 0 | 500 |
| 02:15 | 200 | 100 | 100 | 0 | 475 |
| 02:30 | 200 | 100 | 100 | 0 | 450 |
| 02:45 | 200 | 100 | 100 | 0 | 425 |
| 03:00 | 75 | 75 | 0 | 0 | 406,3 |
| 03:15 | 75 | 75 | 0 | 0 | 387,5 |
| 03:30 | 75 | 75 | 0 | 0 | 368,8 |
| 03:45 | 75 | 75 | 0 | 0 | 350 |
| 04:00 | 0 | 0 | 0 | 0 | 350 |
| 04:15 | 0 | 0 | 0 | 0 | 350 |
| 04:30 | 0 | 0 | 0 | 0 | 350 |
| 04:45 | 0 | 0 | 0 | 0 | 350 |
| 05:00 | 200 | 100 | 100 | 0 | 325 |
| 05:15 | 200 | 100 | 100 | 0 | 300 |
| 05:30 | 200 | 100 | 100 | 0 | 275 |
| 05:45 | 200 | 100 | 100 | 0 | 250 |
| 06:00 | 0 | 0 | 0 | 0 | 250 |
| 06:15 | 0 | 0 | 0 | 0 | 250 |
| 06:30 | 0 | 0 | 0 | 0 | 250 |
| 06:45 | 0 | 0 | 0 | 0 | 250 |
| 07:00 | 0 | 0 | 0 | 0 | 250 |
| 07:15 | 0 | 0 | 0 | 0 | 250 |
| 07:30 | 0 | 0 | 0 | 0 | 250 |
| 07:45 | 0 | 0 | 0 | 0 | 250 |
03 / LEISTUNG
Anderer Abgabeverlauf, gleiche bereitgestellte Energiemenge.
02:00–02:15 h ab Start · 200 kW angefordert.
| Zeit | Abruf kW | Abgabe kW | Leistungsbedingt offen kW | Energiebedingt offen kW | Energie danach kWh |
|---|---|---|---|---|---|
| 00:00 | 0 | 0 | 0 | 0 | 400 |
| 00:15 | 0 | 0 | 0 | 0 | 400 |
| 00:30 | 0 | 0 | 0 | 0 | 400 |
| 00:45 | 0 | 0 | 0 | 0 | 400 |
| 01:00 | 75 | 75 | 0 | 0 | 381,3 |
| 01:15 | 75 | 75 | 0 | 0 | 362,5 |
| 01:30 | 75 | 75 | 0 | 0 | 343,8 |
| 01:45 | 75 | 75 | 0 | 0 | 325 |
| 02:00 | 200 | 150 | 50 | 0 | 287,5 |
| 02:15 | 200 | 150 | 50 | 0 | 250 |
| 02:30 | 200 | 150 | 50 | 0 | 212,5 |
| 02:45 | 200 | 150 | 50 | 0 | 175 |
| 03:00 | 75 | 75 | 0 | 0 | 156,3 |
| 03:15 | 75 | 75 | 0 | 0 | 137,5 |
| 03:30 | 75 | 75 | 0 | 0 | 118,8 |
| 03:45 | 75 | 75 | 0 | 0 | 100 |
| 04:00 | 0 | 0 | 0 | 0 | 100 |
| 04:15 | 0 | 0 | 0 | 0 | 100 |
| 04:30 | 0 | 0 | 0 | 0 | 100 |
| 04:45 | 0 | 0 | 0 | 0 | 100 |
| 05:00 | 200 | 80 | 50 | 70 | 80 |
| 05:15 | 200 | 0 | 50 | 150 | 80 |
| 05:30 | 200 | 0 | 50 | 150 | 80 |
| 05:45 | 200 | 0 | 50 | 150 | 80 |
| 06:00 | 0 | 0 | 0 | 0 | 80 |
| 06:15 | 0 | 0 | 0 | 0 | 80 |
| 06:30 | 0 | 0 | 0 | 0 | 80 |
| 06:45 | 0 | 0 | 0 | 0 | 80 |
| 07:00 | 0 | 0 | 0 | 0 | 80 |
| 07:15 | 0 | 0 | 0 | 0 | 80 |
| 07:30 | 0 | 0 | 0 | 0 | 80 |
| 07:45 | 0 | 0 | 0 | 0 | 80 |
Mehr Energie: 30 kWh zusätzlich bereitgestellt. Mehr Leistung: Anderer Abgabeverlauf, gleiche bereitgestellte Energiemenge. Der Vergleich bewertet den vorgegebenen Abruf, nicht Wirtschaftlichkeit oder Notstromfähigkeit.
Rechenweg und AussagegrenzenFrei gewählte Abrufe, keine Messdaten. 32 Schritte zu je 15 Minuten. Alle Energiewerte beziehen sich auf AC-nutzbare Energie; keine zweite Verlustkorrektur. Startenergie = Energiebezug × Startanteil. Untergrenze = Energiebezug × zurückgehaltener Anteil. Abgabe je Schritt = Minimum aus Abruf, Leistungsgrenze und verfügbarer Energie / 0,25 h.
Nur Entladung, keine Nachladung, kein Eigenbedarf, keine Temperatur- oder Alterungsabhängigkeit. „Ungedeckt“ meint ausschließlich den nicht durch diesen Speicher erfüllten Abruf, keinen Stromausfall. Die Prozentwerte beschreiben den gewählten Energiebezug und sind keine Hersteller-SOC-Kennlinie. Keine Aussage zu Notstrom, Inselbetrieb, Schwarzstart, Erlösen oder Wirtschaftlichkeit.
Die räumliche Baugruppenansicht wird nicht aus der Energieangabe dimensioniert. Reale Rackzahl, Bauraum und Systemgrenzen benötigen Herstellerdaten.
| Zeit ab Start | Abruf kW | Abgabe kW | Ungedeckt kW | Energie danach kWh |
|---|---|---|---|---|
| 00:00 | 0 | 0 | 0 | 400 |
| 00:15 | 0 | 0 | 0 | 400 |
| 00:30 | 0 | 0 | 0 | 400 |
| 00:45 | 0 | 0 | 0 | 400 |
| 01:00 | 75 | 75 | 0 | 381,3 |
| 01:15 | 75 | 75 | 0 | 362,5 |
| 01:30 | 75 | 75 | 0 | 343,8 |
| 01:45 | 75 | 75 | 0 | 325 |
| 02:00 | 200 | 100 | 100 | 300 |
| 02:15 | 200 | 100 | 100 | 275 |
| 02:30 | 200 | 100 | 100 | 250 |
| 02:45 | 200 | 100 | 100 | 225 |
| 03:00 | 75 | 75 | 0 | 206,3 |
| 03:15 | 75 | 75 | 0 | 187,5 |
| 03:30 | 75 | 75 | 0 | 168,8 |
| 03:45 | 75 | 75 | 0 | 150 |
| 04:00 | 0 | 0 | 0 | 150 |
| 04:15 | 0 | 0 | 0 | 150 |
| 04:30 | 0 | 0 | 0 | 150 |
| 04:45 | 0 | 0 | 0 | 150 |
| 05:00 | 200 | 100 | 100 | 125 |
| 05:15 | 200 | 100 | 100 | 100 |
| 05:30 | 200 | 80 | 120 | 80 |
| 05:45 | 200 | 0 | 200 | 80 |
| 06:00 | 0 | 0 | 0 | 80 |
| 06:15 | 0 | 0 | 0 | 80 |
| 06:30 | 0 | 0 | 0 | 80 |
| 06:45 | 0 | 0 | 0 | 80 |
| 07:00 | 0 | 0 | 0 | 80 |
| 07:15 | 0 | 0 | 0 | 80 |
| 07:30 | 0 | 0 | 0 | 80 |
| 07:45 | 0 | 0 | 0 | 80 |
Fachlicher Rahmen für Anschlusskonzepte: VDE FNN: Technische Anschlussregeln Niederspannung. Die zutreffende Spannungsebene, Regeln und Netzbetreibervorgaben werden im konkreten Projekt bestimmt. Die Musterwerte stammen nicht aus einer Norm.
07 / Zusammenarbeit
Vom Lastprofil bis zur Liefergrenze muss nachvollziehbar bleiben, wofür der Speicher ausgelegt wird und welche Eigenschaften tatsächlich nachzuweisen sind.
Anforderung
Leistung, nutzbare Energie und zeitliche Anforderungen getrennt beschreiben. Gewünschte Sonderfunktionen werden eigens benannt.
BESS-Betriebsanforderungen mit Bezugsgrößen.
Systemkonzept
Elektrische Anbindung, Aufstellung und Baugruppen zusammenführen. Fachbeiträge zu Kühlung, Brandschutz und weiteren Standortbedingungen werden zugeordnet.
System- und Aufstellungskonzept mit fachlichen Schnittstellen.
Liefergrenzen
AC-/DC-Grenzen, Kommunikation, Steuerung und geforderte Nachweise abstimmen. Notstrom oder Schwarzstart werden nicht aus dem Energieinhalt abgeleitet.
Liefergrenzen- und Funktionsmatrix.
Weiterführung
Technische Unterlagen, Annahmen und noch erforderliche Entscheidungen übergeben. Die Begleitung der Errichtung und Übergabe bleibt ein abgegrenzter Auftrag.
BESS-Planungspaket mit Nachweis- und Entscheidungsliste.
Den vorhandenen Projektstand gemeinsam einordnen.
Aufgabe besprechen08 / Fachlicher Zusammenhang
Eine veröffentlichte Einordnung, ihre Verbindung zur Aufgabe und ein passendes Muster zum Weiterarbeiten.
Fachliche Perspektive
Der Beitrag erweitert den Blick vom Energieinhalt auf Betriebsstrategie, Messkonzept und Verantwortlichkeiten. Eine Speichergröße allein beschreibt noch kein vollständiges Einsatzkonzept.
Beitrag lesenEigenverbrauch, zeitliche Verschiebung und weitere Anforderungen getrennt formulieren.
Den Speicher gemeinsam mit Erzeugung und Verbrauch am Standort betrachten.
Messkonzept, Betriebsstrategie und Zuständigkeiten ausdrücklich aufeinander abstimmen.
Interaktive Muster dieser Seite
Leistung, Energie und Betriebsprofil mit den Grenzen des gewählten Musters weitergeben.
Muster ansehenEigener veröffentlichter Fachbeitrag, kein unabhängiger Projektnachweis. Das Datum bezeichnet die Erstveröffentlichung, nicht die aktuelle Geltung technischer oder rechtlicher Aussagen. Für einen Auftrag werden Quellenstand und Anwendungsbereich gesondert geprüft.
09 / Vor der Zusammenarbeit
Aufgaben, Planungstiefe, Ergebnisse, Abstimmungen und Termine werden vor Beginn festgelegt. Mögliche Ergebnisse dieser Leistung sind Betriebsanforderung BESS, System- und Anschlusskonzept, Technische Nachweismatrix. Nicht jede genannte Leistung ist automatisch enthalten.
Die Dauerbetrachtung verwendet nutzbare Energie am AC-Abgabepunkt und konstante Leistung. Sie berücksichtigt keine Alterung oder veränderlichen Betriebsgrenzen und belegt keine Notstrom-, Inselnetz- oder Schwarzstartfähigkeit.
Beschreiben Sie Ihre Ausgangslage, die anstehende Entscheidung und den vorhandenen Unterlagenstand. Daraus werden die sinnvolle Bearbeitung und die erforderlichen Beteiligten abgeleitet.
10 / Ihr Vorhaben / Der nächste Schritt
Ein Projektstand. Eine konkrete Frage. Eine gemeinsame Grundlage.
Ihre Angaben werden erst über das Kontaktformular übermittelt.
Vertrauensgrundlage

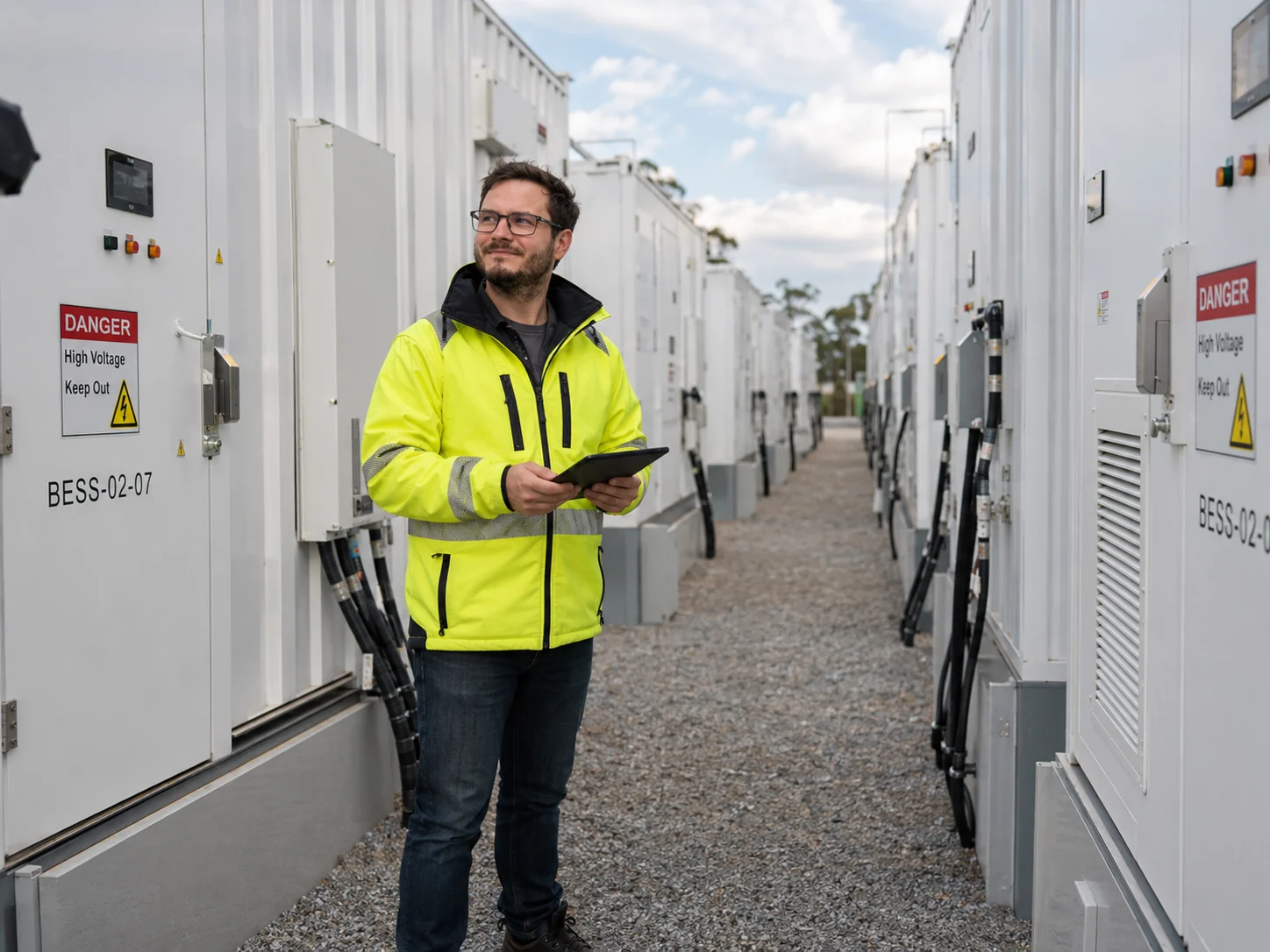

Christopher Wilmes verbindet elektrotechnische Fachplanung, Netzbetreiber-/MSB-Praxis und technische Prüfungen. Das Ingenieurbüro besteht seit dem 01.02.2017 und arbeitet entscheidungsorientiert, nachvollziehbar und mit klaren fachlichen Grenzen.
Elektroingenieur mit Schwerpunkt auf Energieinfrastruktur, Netzbetrieb, Messstellenbetrieb und anspruchsvollen elektrotechnischen Fragestellungen.
Typische Auftraggeber sind Netzbetreiber, Stadtwerke, Messstellenbetreiber, Kommunen, Unternehmen, Bildungsträger und Beteiligte in Schaden- oder Nachweisfragen.
Anschlussbewertung, TAB und §14a, Smart Meter Rollout, PV/Speicher, Ladeinfrastruktur, IT-/OT-Abgrenzung, technische Prüfung und Schulung.
Technische Einordnung, Fachplanung und Schulung ersetzen keine Rechtsberatung, keine Betreiberentscheidung und keine Ausführungsfreigabe ohne Prüfung der konkreten Unterlagen.
