01 / 03

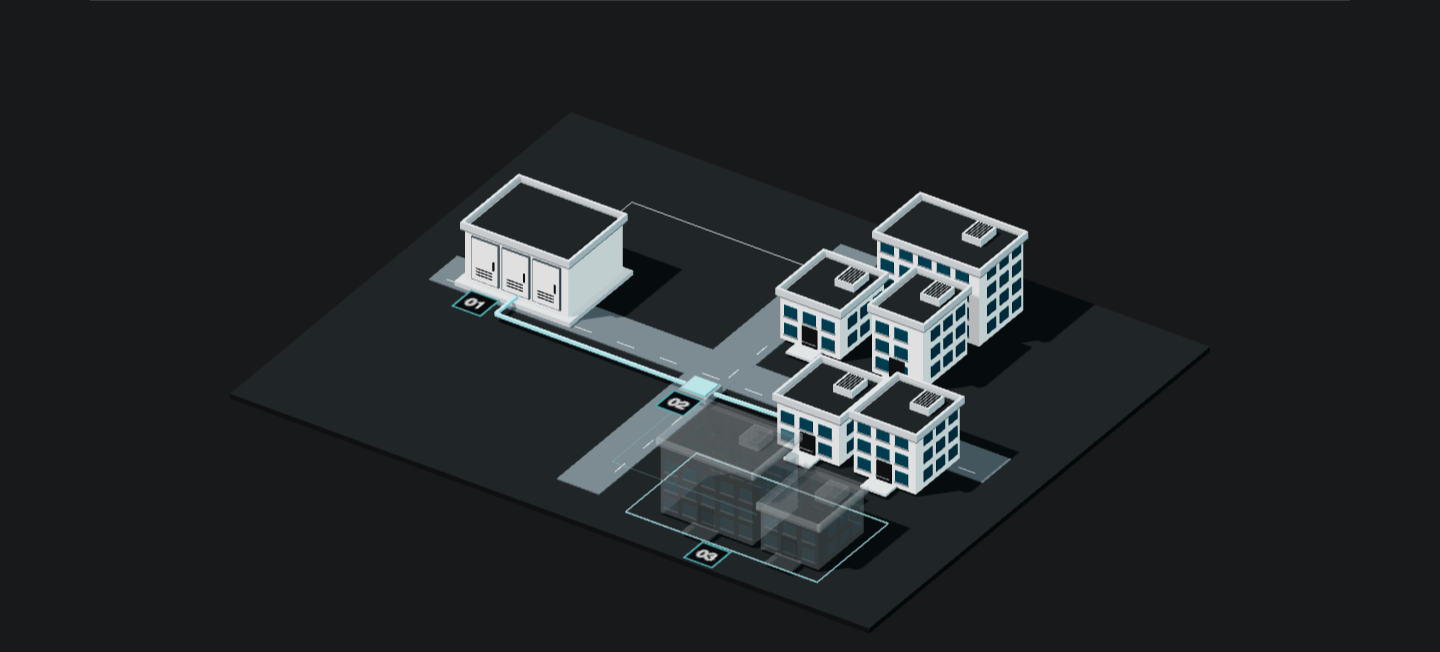

Ein Netz. Mehrere Zusammenhänge.
Station, betrachteter Abgang und weitere Abgänge bilden den gemeinsamen Bezugsfall. Das Gebiet ist ein illustratives Modell.
Ingenieurbüro Wilmes · Christopher Wilmes
Netzplanung und Netzausbau
Vom Bestand zur begründeten Maßnahme.
Netzentwicklung / ÜberblickIngenieurarbeit. Nachvollziehbar.
01 / Netzplanung und Netzausbau
Vom Bestand zur begründeten Maßnahme.
Anschlussentwicklung bewerten. Engpässe einordnen. Maßnahmen begründen. Wilmes verbindet Netzmodell, Betriebswissen und Planung zu einer nachvollziehbaren Entscheidungsgrundlage.
Leistungsbereiche
02 / Netzgebiet / Technischer Zusammenhang
Ein Gebiet.
Mehrere Belastungsgrenzen.
Vom räumlichen Bestand zum elektrischen Zusammenhang: Netzstation, Abgang und Anschlussentwicklung werden auf denselben Bezugsfall zurückgeführt.
Bezugsfall und Maßnahme wählen
Fiktives Gebiet. Die Gebäudegeometrie bildet keine Anzahl von Anschlüssen oder konkrete Leistung ab.
02 / 03

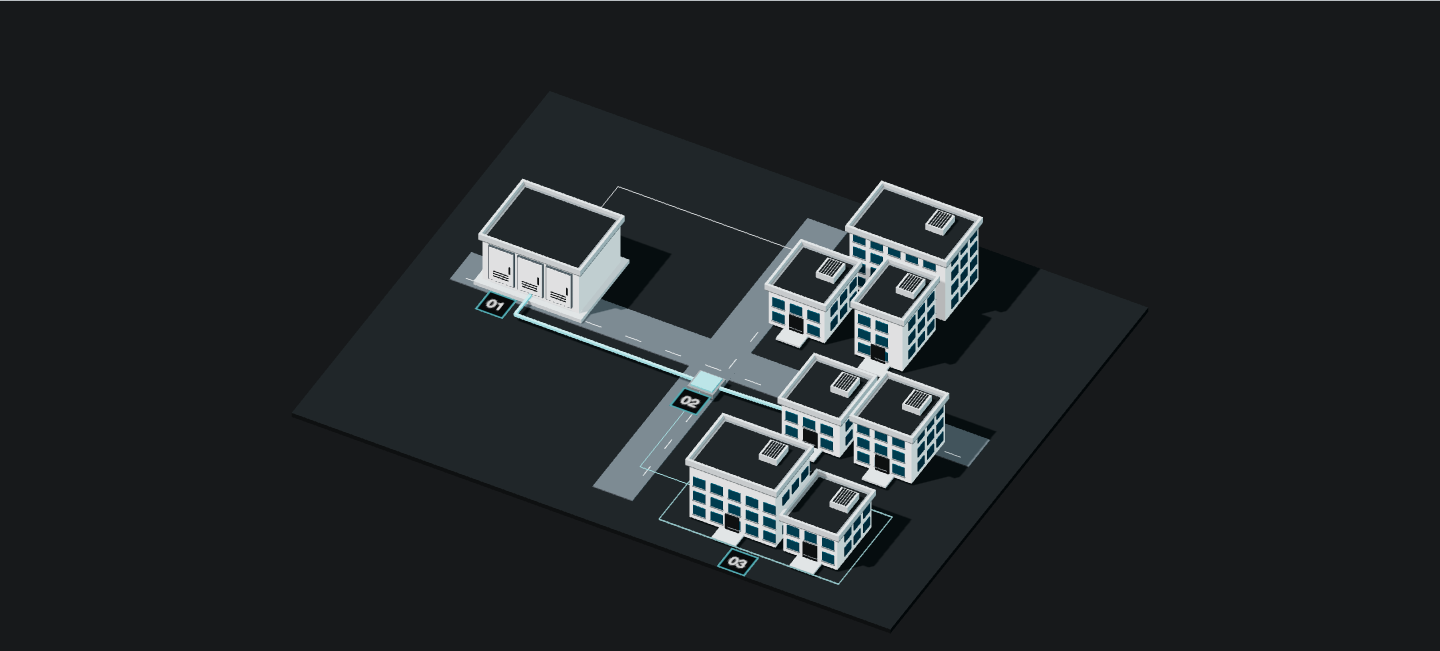

Entwicklung hat einen Anschlusspunkt.
Zusätzlicher Bezug trifft auf einen konkreten Abgang. Die weiteren Abgänge bleiben im Vergleich bewusst unverändert.
03 / 03

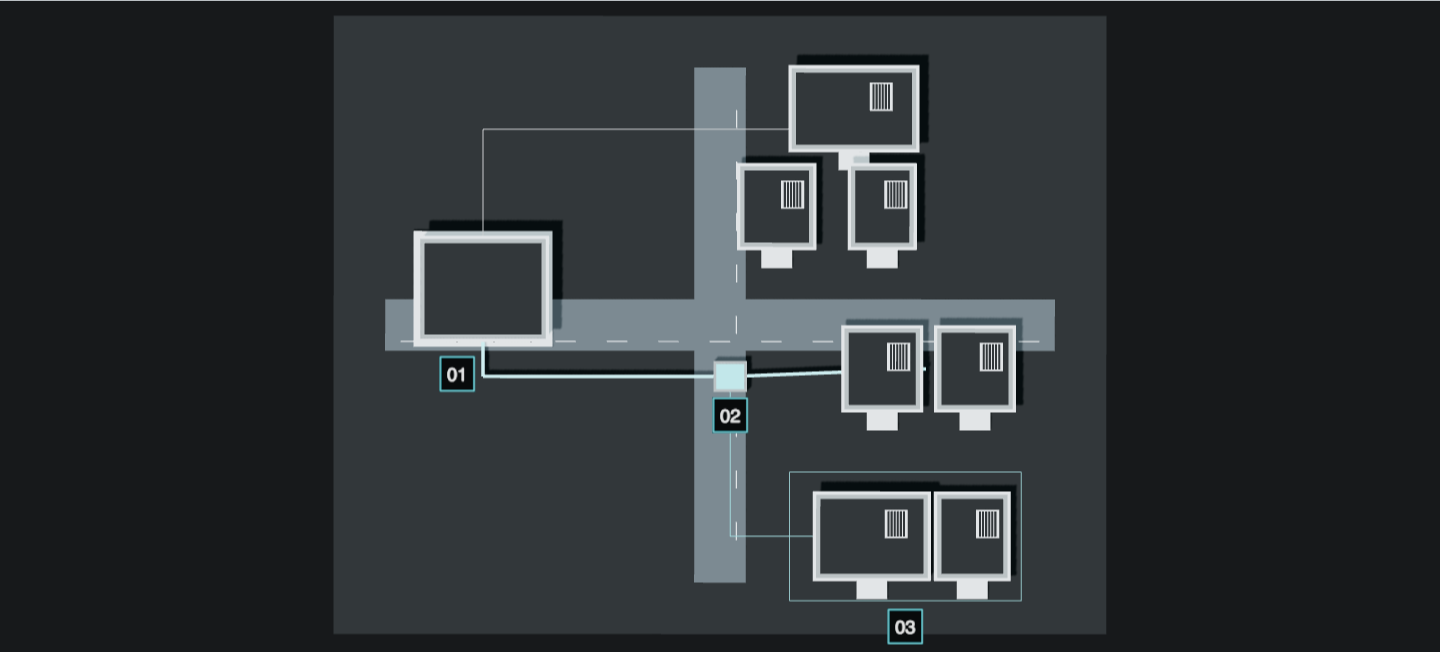

Die Maßnahme muss zum Engpass passen.
Größerer Transformator oder andere Abgangsbemessung: Beide Eingriffe verändern unterschiedliche Grenzen.
01 / Netzstation630 kVA
65,2 % Belastung
02 / Betrachteter Abgang250 A
115,5 % Belastung
03 / Anschlussentwicklung+ 50 kW
Angenommener gleichzeitiger Zusatzbezug
Abgang: 115,5 % der Bemessungsgröße. Dieser Abgang ist vorrangig zu untersuchen.
Illustration, kein Kundenprojekt. Verbindungen sind nicht maßstäblich; ihre Darstellung bezeichnet weder Leitungslängen noch Querschnitte. Die Belastungswerte stammen aus demselben vereinfachten Muster wie der folgende Variantenvergleich. Keine Lastflussrechnung oder Anschlussfreigabe.
03 / Ein Netzfall. Drei Horizonte.
Aus Anschlussentwicklung
wird eine Planungsfrage.
Ein fiktives Netzgebiet, klar benannte Lastannahmen und drei Maßnahmen. Sichtbar wird, welches Betriebsmittel eine Änderung tatsächlich betrifft.
Illustratives Belastungsbeispiel · keine Messdaten, Netzkarte oder Anschlussfreigabe eines realen Projekts
Anschlussfall / 190 kW am betrachteten Abgang
Bestand am Abgang140 kW
Fiktives Gebiet / nicht maßstäblichLinien zeigen Verbindungen, keine Leitungslängen.
Betrachteter Abgang
Hier kommt die zusätzliche Last an.
Abgang: 115,5 % der Bemessungsgröße. Dieser Abgang ist vorrangig zu untersuchen.
115,5 %250 A · 288,7 A im Bezugsfall
Drei Bezugsfälle / ein Vergleichsrahmen
Entwicklung wirkt.
Nicht überall gleich.
Zusätzlicher Bezug verändert die Belastung von Station und Abgang. Die gewählte Maßnahme bleibt über alle drei Szenarien dieselbe.
Belastung / % der jeweiligen Bemessungsgröße
TransformatorAbgang
Bestand56,8 % / 85,1 %
Anschlussfall65,2 % / 115,5 %
Entwicklung73,5 % / 145,9 %
Drei getrennte Annahmen, keine Zeitprognose. 100 % bezeichnet die jeweilige Bemessungsgröße; die Betrachtung ersetzt keine vollständige Netzbewertung.
Bestand140 kW
+Zusatzbezug50 kW
=Bezugsfall190 kW
Annahmen / Anschlussfall
Ein Anschluss. Ein betroffener Abgang.
50 kW gleichzeitiger Zusatzbezug erhöhen den Abgang auf 190 kW. Die weiteren Abgänge bleiben bei 200 kW.
Angenommener gleichzeitiger Zusatzbezug, nicht die Summe installierter Geräteleistungen.
Maßnahmenvergleich
Gleicher Bezugsfall.
Andere Wirkung.
Jede Zeile verwendet denselben Leistungsbezug. Die Markierung bei 100 % bezeichnet die jeweilige Bemessungsgröße, nicht die Grenze einer vollständigen Netzbewertung.
Anschlussfall / 190 kW am betrachteten Abgang
630 kVA / 250 A
1000 kVA / 250 A
630 kVA / 400 A
Vergleichsskala: 0–160 %. Strichmarke: 100 %. Schraffur: über der Bemessungsgröße.
Abgang: 115,5 % der Bemessungsgröße. Dieser Abgang ist vorrangig zu untersuchen.
Werte als Tabelle
| Maßnahme | Transformator | Abgang | Trafobelastung | Abgangsbelastung |
|---|---|---|---|---|
| Ohne Maßnahme | 630 kVA | 250 A | 65,2 % | 115,5 % |
| Trafo 1000 kVA | 1000 kVA | 250 A | 41,1 % | 115,5 % |
| Abgang 400 A | 630 kVA | 400 A | 65,2 % | 72,2 % |
Vom Befund zum Maßnahmenprogramm
Erst begründen.
Dann konkretisieren.
Jeder Schritt braucht eine belastbare Grundlage für den nächsten. Die fachliche Reihenfolge zeigt Unterlagen und Abhängigkeiten, keinen zugesagten Bauzeitplan.
- 01
Vor jeder Variante
Grundlage sichern
Schaltzustand, Betriebsmitteldaten und Messwertbezug klären. Anschlusswünsche von angesetzter Gleichzeitigkeit unterscheiden.
- Arbeitsergebnis
- Bestands- und Szenariosteckbrief
- Voraussetzung
- Verantwortliche für Datenstand und Anschlussannahmen benennen.
WILMESARBEITSMUSTER / N-01Bestand und Szenario
Netzfall / Anschlussfall
- Bestand am Abgang
- 140 kW
- Zusatzbezug
- + 50 kW gleichzeitig
- Bezugsfall
- 190 kW / Anschlussfall
- Weitere Abgänge
- 200 kW zusammengefasst
Illustrativer Arbeitsstand / kein realer Projektbefund - 02
Vorrangiger Untersuchungsbedarf
Abgang gezielt untersuchen
Die Überschreitung betrifft im Muster den Abgang. Ein alleiniger Trafotausch behebt sie nicht. Leitungsweg, Verlegebedingungen und mögliche Alternativen benötigen eine eigene Prüfung.
- Arbeitsergebnis
- Technisch begründete Variantenbewertung
- Voraussetzung
- Keine Ausführungsentscheidung nur anhand der Belastungsprozente.
WILMESARBEITSMUSTER / V-01Betriebsmittel und Befund
Netzfall / Anschlussfall
- Untersuchte Variante
- Ohne Maßnahme
- Transformator
- 630 kVA / 65,2 %
- Betrachteter Abgang
- 250 A / 115,5 %
- Untersuchung
- Abgang vorrangig untersuchen
Illustrativer Arbeitsstand / kein realer Projektbefund - 03
Maßnahmenbedarf abgrenzen
Ausbau abstimmen
Erst aus bestätigten Grundlagen und vollständiger technischer Bewertung entsteht der konkrete Maßnahmenumfang.
- Arbeitsergebnis
- Abgestimmtes Maßnahmenprogramm
- Voraussetzung
- Planung, betriebliche Freigaben und erforderliche Fachbeiträge koordinieren.
WILMESARBEITSMUSTER / M-01Voraussetzungen der Umsetzung
Netzfall / Anschlussfall
- Maßnahmenbezug
- Ohne Maßnahme
- Ausführbarer Planstand
- Noch abzustimmen
- Technische Nachweise
- Nicht Bestandteil dieses Musters
- Betriebliche Freigaben
- Gesondert einzuholen
Illustrativer Arbeitsstand / kein realer Projektbefund
Das Ergebnis ist eine nachvollziehbare Entscheidungsgrundlage. Welche Maßnahmen tatsächlich ausgeführt werden, setzt die vollständige technische und betriebliche Abstimmung voraus.
Unterlagen zum Netzfall ansehenBerechnungsgrundlage und alle Szenarien
Symmetrisches Drehstrom-Beispiel bei 400 V und cos φ 0,95. Keine Lastflussrechnung: Spannungshaltung, Leitungsverluste, Rückwirkungen, Kurzschluss, Schutz und reale Verlegebedingungen sind nicht untersucht. Unter 100 % bedeutet hier nur: unter der gewählten Bemessungsgröße.
Strom am Abgang = P / (√3 × 400 V × 0,95). Trafobelastung = (P + 200 kW) / (0,95 × Bemessung in kVA). Für die prozentuale Abgangsbelastung wird der berechnete Strom durch 250 A beziehungsweise 400 A geteilt.
Die Leitungslinien sind schematisch. Größere Strichstärke kennzeichnet die Variante mit 400 A und ist kein Leitungstyp oder realer Querschnitt.
Bestand
140 kW am betrachteten Abgang, 200 kW an den weiteren Abgängen. Noch ohne zusätzlichen Anschluss.
| Maßnahme | Transformator | Abgang | Trafobelastung | Abgangsbelastung |
|---|---|---|---|---|
| Ohne Maßnahme | 630 kVA | 250 A | 56,8 % | 85,1 % |
| Trafo 1000 kVA | 1000 kVA | 250 A | 35,8 % | 85,1 % |
| Abgang 400 A | 630 kVA | 400 A | 56,8 % | 53,2 % |
Anschlussfall
50 kW gleichzeitiger Zusatzbezug erhöhen den Abgang auf 190 kW. Die weiteren Abgänge bleiben bei 200 kW.
| Maßnahme | Transformator | Abgang | Trafobelastung | Abgangsbelastung |
|---|---|---|---|---|
| Ohne Maßnahme | 630 kVA | 250 A | 65,2 % | 115,5 % |
| Trafo 1000 kVA | 1000 kVA | 250 A | 41,1 % | 115,5 % |
| Abgang 400 A | 630 kVA | 400 A | 65,2 % | 72,2 % |
Entwicklung
100 kW zusätzlicher gleichzeitiger Bezug gegenüber dem Bestand. Alle Maßnahmen werden an diesem Bezugsfall verglichen.
| Maßnahme | Transformator | Abgang | Trafobelastung | Abgangsbelastung |
|---|---|---|---|---|
| Ohne Maßnahme | 630 kVA | 250 A | 73,5 % | 145,9 % |
| Trafo 1000 kVA | 1000 kVA | 250 A | 46,3 % | 145,9 % |
| Abgang 400 A | 630 kVA | 400 A | 73,5 % | 91,2 % |
04 / Rechenwert und Aussagegrenze
Der Rechenwert
braucht seinen Rahmen.
Ein nachvollziehbarer Bezugsfall trennt angesetzte Größen, berechnete Werte und die Fragen, die dieses vereinfachte Beispiel noch nicht untersucht.
Anschlussfall / Ohne Maßnahme
01 / AngesetztEin gemeinsamer
Ein gemeinsamer
Leistungsbezug.
- Betrachteter Abgang
- 190 kW
- Weitere Abgänge
- 200 kW
- Spannung
- 400 V
- Leistungsfaktor cos φ
- 0,95
Angenommener gleichzeitiger Zusatzbezug, nicht die Summe installierter Geräteleistungen.
02 / BerechnetDer Strom
Der Strom
am Abgang.
I = P / (√3 × U × cos φ)
288,7 ABezugsgröße: 250 A
115,5 % der gewählten Bemessungsgröße.
Symmetrisches Drehstrom-Beispiel. Für den Transformator wird zusätzlich die angesetzte Last der weiteren Abgänge berücksichtigt.
03 / Noch offenDie vollständige
Die vollständige
Netzbewertung.
- SpannungshaltungNicht untersucht
- LeitungsverlusteNicht untersucht
- RückwirkungenNicht untersucht
- Kurzschluss und SchutzNicht untersucht
- Reale VerlegebedingungenNicht untersucht
Unter 100 % heißt in diesem Muster nur: unter der gewählten Bemessungsgröße. Daraus wird keine Anschluss- oder Ausführungsfreigabe abgeleitet.
Nächster Untersuchungsschritt
Die Überschreitung betrifft im Muster den Abgang. Ein alleiniger Trafotausch behebt sie nicht. Leitungsweg, Verlegebedingungen und mögliche Alternativen benötigen eine eigene Prüfung.
Bezugsfall und Maßnahme vergleichen05 / Was Wilmes bearbeitet
Ihre Aufgabe. Die passende Bearbeitung.
Bestand ordnen
Topologie, Betriebsmittel, Messwerte und Datenlücken auf einen nachvollziehbaren Stand bringen. Veraltete oder widersprüchliche Angaben werden vor der Variantenbildung kenntlich gemacht.
Fachlich vertiefenIhr Arbeitsergebnis
Bestands- und Datenqualitätsübersicht.
Szenarien betrachten
Anschlussentwicklung, Gleichzeitigkeiten und Betriebsweisen mit offen gelegten Annahmen untersuchen. Bezugsfälle werden nicht zwischen Varianten unbemerkt verändert.
Fachlich vertiefenIhr Arbeitsergebnis
Szenarioblätter und technisch begründeter Variantenvergleich.
Ausbau konkretisieren
Maßnahmen fachlich priorisieren und ihre Abhängigkeiten zu Anschlussvorhaben, Schutztechnik und weiteren Planungsschritten festhalten.
Fachlich vertiefenIhr Arbeitsergebnis
Maßnahmenprogramm mit Voraussetzungen und Planungstiefe.
06 / Grundlagen und Bezug
Ein Netzmodell braucht einen belastbaren Bezug.
Plan, Messung und Entwicklung müssen denselben Untersuchungsraum beschreiben. Erst dieser Zusammenhang macht Varianten vergleichbar.
ArbeitsgrundlagenFachliche Zuordnung
01Netzmodell, Schaltzustand und BetriebsmittelModellbezug
Für die Bearbeitung
Topologie, tatsächlicher Schaltzustand und Bemessungsdaten bestimmen, welches Betriebsmittel im Bezugsfall betrachtet wird.
Bei offenen Angaben
Planrevisionen und abweichende Bestandsangaben zuordnen; unbestätigte Werte im Annahmenregister kenntlich machen.
02Last- und Einspeisedaten mit ZeitrasterZeitbezug
Für die Bearbeitung
Zeitraster, Zeitraum und Messpunkt entscheiden, welche Last- und Einspeiseverläufe zusammen betrachtet werden können.
Bei offenen Angaben
Zeitstempel, Einheiten und fehlende Abschnitte klären. Ein Einzelwert wird nicht stillschweigend zum repräsentativen Jahresverlauf.
03Anschlussentwicklung und bekannte VorhabenEntwicklung
Für die Bearbeitung
Leistung, Ort, Betriebsweise und erwarteter Zeitpunkt eines Vorhabens prägen das zu untersuchende Szenario.
Bei offenen Angaben
Bestätigte Vorhaben und Entwicklungsannahmen trennen; der Umfang einer Prognose bleibt ausdrücklich benannt.
04Bestehende Planungen und betriebliche EinschränkungenProjektabgleich
Für die Bearbeitung
Bereits geplante Maßnahmen, Betriebsrestriktionen und andere Fachplanungen beeinflussen mögliche Ausbaufolgen.
Bei offenen Angaben
Abhängigkeiten und Zuständigkeiten festhalten, bevor eine Maßnahme als unmittelbar umsetzbar eingeordnet wird.
Ein vollständiges Unterlagenpaket ist keine Voraussetzung für das erste Gespräch. Vorhandenen Stand, fehlende Grundlagen und sinnvolle nächste Bearbeitung klären wir gemeinsam.
Ausgangslage besprechen07 / Vom Netzfall zur Unterlage
Die Entscheidung
bekommt einen Zusammenhang.
Szenario, Maßnahmenvergleich und Ausbaufolge gehören zusammen. Diese lesbaren Muster zeigen die ausgewählte Betrachtung, keinen realen Projektbefund.
01 / Szenario
Die Annahme entscheidet mit.
Bestand und zusätzliche Last werden getrennt festgehalten. So bleibt erkennbar, welcher Netzfall die anschließende Maßnahmenbewertung trägt.
- Im Muster / Zusatzlast
- 50 kW gleichzeitig
WILMESMUSTER / 01
Technische Arbeitsunterlage
Szenariosteckbrief
Ein Bezugsfall für alle untersuchten Varianten.
| Szenario | Anschlussfall |
|---|---|
| Bestand am Abgang | 140 kW |
| Zusatzlast | 50 kW gleichzeitig |
| Betrachteter Abgang | 190 kW |
| Weitere Abgänge | 200 kW zusammengefasst |
| Annahme | Angenommener gleichzeitiger Zusatzbezug, nicht die Summe installierter Geräteleistungen. |
| Grenze | Symmetrisches Drehstrom-Beispiel bei 400 V und cos φ 0,95. Keine Lastflussrechnung: Spannungshaltung, Leitungsverluste, Rückwirkungen, Kurzschluss, Schutz und reale Verlegebedingungen sind nicht untersucht. Unter 100 % bedeutet hier nur: unter der gewählten Bemessungsgröße. |
02 / Varianten
Die Wirkung am Engpass lesen.
Nicht die größere Komponente allein zählt, sondern ihre Wirkung im betrachteten Netz. Der Vergleich hält auch die verbleibende Grenze fest.
- Im Muster / Musterbefund
- Abgang: 115,5 % der Bemessungsgröße. Dieser Abgang ist vorrangig zu untersuchen.
WILMESMUSTER / 02
Technische Arbeitsunterlage
Maßnahmenvergleich
Gleiche Lastannahmen. Unterschiedliche Betriebsmittel.
| Ohne Maßnahme | Trafo 65,2 %; Abgang 115,5 %. |
|---|---|
| Trafo 1000 kVA | Trafo 41,1 %; Abgang 115,5 %. |
| Abgang 400 A | Trafo 65,2 %; Abgang 72,2 %. |
| Gewählte Variante | Ohne Maßnahme |
| Musterbefund | Abgang: 115,5 % der Bemessungsgröße. Dieser Abgang ist vorrangig zu untersuchen. |
| Nächster Schritt | Abgang gezielt untersuchen |
03 / Ausbaufolge
Aus einer Bewertung wird eine Reihenfolge.
Grundlagen, technische Untersuchung und Abstimmung ergeben unterschiedliche Arbeitsschritte. Jeder Schritt erhält ein weiterverwendbares Ergebnis.
- Im Muster / 02 / Abgang gezielt untersuchen
- Die Überschreitung betrifft im Muster den Abgang. Ein alleiniger Trafotausch behebt sie nicht. Leitungsweg, Verlegebedingungen und mögliche Alternativen benötigen eine eigene Prüfung.
WILMESMUSTER / 03
Technische Arbeitsunterlage
Ausbaufolge
Eine fachliche Reihenfolge, kein zugesagter Bauzeitplan.
| 01 / Grundlage sichern | Schaltzustand, Betriebsmitteldaten und Messwertbezug klären. Anschlusswünsche von angesetzter Gleichzeitigkeit unterscheiden. |
|---|---|
| Ergebnis 1 | Bestands- und Szenariosteckbrief |
| Voraussetzung 1 | Verantwortliche für Datenstand und Anschlussannahmen benennen. |
| 02 / Abgang gezielt untersuchen | Die Überschreitung betrifft im Muster den Abgang. Ein alleiniger Trafotausch behebt sie nicht. Leitungsweg, Verlegebedingungen und mögliche Alternativen benötigen eine eigene Prüfung. |
| Ergebnis 2 | Technisch begründete Variantenbewertung |
| Voraussetzung 2 | Keine Ausführungsentscheidung nur anhand der Belastungsprozente. |
| 03 / Ausbau abstimmen | Erst aus bestätigten Grundlagen und vollständiger technischer Bewertung entsteht der konkrete Maßnahmenumfang. |
| Ergebnis 3 | Abgestimmtes Maßnahmenprogramm |
| Voraussetzung 3 | Planung, betriebliche Freigaben und erforderliche Fachbeiträge koordinieren. |
| Vor Ausführung | Technische Nachweise, betriebliche Freigaben und konkreten Auftrag abstimmen. |
08 / Zusammenarbeit
Vom Szenario zur Ausbaufolge.
Eine Maßnahme braucht mehr als eine berechnete Auslastung: einen belastbaren Ausgangsstand, eine vergleichbare Alternative und einen geklärten nächsten Planungsschritt.
-
Untersuchungsraum
Welche Entscheidung soll die Untersuchung ermöglichen?
Betroffene Spannungsebene, Betriebsmittel und Betrachtungszeitraum abgrenzen. Datenlücken erhalten eine Herkunft und eine Zuständigkeit.
- Arbeitsgrundlage
- Netzgebiet, bekannte Anschlussvorhaben und vorhandener Datenstand.
- Abstimmung mit
- Technische Leitung, Netzplanung und Betrieb.
Übergabe / 01Untersuchungsrahmen mit Daten- und Annahmenregister.
-
Szenarien
Welche Veränderung soll das Netz künftig tragen?
Szenarien mit gemeinsamem Zeitbezug aufbauen. Annahmen zu Gleichzeitigkeiten und Betriebsweisen werden zwischen den Varianten nicht unbemerkt verändert.
- Arbeitsgrundlage
- Abgestimmter Bezugsfall, Last- und Einspeisedaten, Anschlussentwicklung.
- Abstimmung mit
- Netzplanung und die jeweils zuständigen Datenverantwortlichen.
Übergabe / 02Szenariosteckbriefe mit untersuchten Grenzen und offenen Größen.
-
Maßnahmen
Welcher Eingriff beantwortet die konkrete Engpassfrage?
Wirkung, verbleibende Einschränkungen und Abhängigkeiten gegenüberstellen. Weiterer Schutz-, Anschluss- oder Planungsbedarf bleibt ausdrücklich sichtbar.
- Arbeitsgrundlage
- Ergebnisse der vereinbarten Untersuchungen und technisch mögliche Eingriffe.
- Abstimmung mit
- Netzplanung, Betrieb und betroffene Fachplaner.
Übergabe / 03Vergleichbare Maßnahmenbewertung als Entscheidungsunterlage.
-
Ausbaufolge
Was kann als Nächstes konkret geplant werden?
Voraussetzungen, Reihenfolge und erforderliche Planungstiefe zuordnen. Die Beratung ersetzt keine Freigabe durch die zuständige Stelle.
- Arbeitsgrundlage
- Bewertete Maßnahmen und Entscheidungen des Auftraggebers.
- Abstimmung mit
- Technische Leitung, Projektverantwortliche und Umsetzungspartner.
Übergabe / 04Priorisierte Ausbaufolge mit Anschlussaufgaben und Zuständigkeiten.
Den vorhandenen Projektstand gemeinsam einordnen.
Aufgabe besprechen09 / Fachlicher Zusammenhang
Die Frage weiterdenken.
Eine veröffentlichte Einordnung, ihre Verbindung zur Aufgabe und ein passendes Muster zum Weiterarbeiten.
Fachliche Perspektive
Welche Stationsdaten tragen die nächste Ausbauentscheidung?
Trafostationsdaten: Der stille Engpass der Verteilnetzmodernisierung
Der Beitrag ordnet Trafostationsdaten als Verbindung zwischen Betriebsmitteln, Anschlussentwicklung und Priorisierung ein. Eine Inventarliste allein beantwortet die Maßnahmenfrage noch nicht.
Beitrag lesenVerbindung zur Aufgabe
Bestand
Stammdaten und Netzzuordnung schaffen den Bezug für die weitere Betrachtung.
Entwicklung
Neue Lasten, Erzeugung und Anschlussbegehren werden dem betroffenen Netzbereich zugeordnet.
Priorität
Datenlücken und technische Fragestellungen fließen in die begründete Bearbeitungsreihenfolge ein.
Interaktive Muster dieser Seite
Variantenbewertung und Ausbaufolge
Annahmen, betrachtete Betriebsmittel und verbleibende Grenzen im selben Muster lesen.
Muster ansehenEigener veröffentlichter Fachbeitrag, kein unabhängiger Projektnachweis. Das Datum bezeichnet die Erstveröffentlichung, nicht die aktuelle Geltung technischer oder rechtlicher Aussagen. Für einen Auftrag werden Quellenstand und Anwendungsbereich gesondert geprüft.
10 / Vor der Zusammenarbeit
Die wesentlichen Fragen.
Was ist konkret Bestandteil des Auftrags?
Aufgaben, Planungstiefe, Ergebnisse, Abstimmungen und Termine werden vor Beginn festgelegt. Mögliche Ergebnisse dieser Leistung sind Szenariosteckbrief, Maßnahmenvergleich, Ausbaufolge. Nicht jede genannte Leistung ist automatisch enthalten.
Welche Grenzen sind zu beachten?
Das interaktive Beispiel ist keine vollständige Netzberechnung. Spannungshaltung, Rückwirkungen, Kurzschluss und Schutzkoordination benötigen zusätzliche projektbezogene Untersuchungen.
Wie kann die Zusammenarbeit beginnen?
Beschreiben Sie Ihre Ausgangslage, die anstehende Entscheidung und den vorhandenen Unterlagenstand. Daraus werden die sinnvolle Bearbeitung und die erforderlichen Beteiligten abgeleitet.
11 / Ihr Vorhaben / Der nächste Schritt
Welche Entscheidung
steht bei Ihnen an?
Ein Projektstand. Eine konkrete Frage. Eine gemeinsame Grundlage.
Ihre Angaben werden erst über das Kontaktformular übermittelt.
