Ingenieurbüro Wilmes · Leistungsumfang

Netzplanung und NetzausbauLeistungsumfang.

Stand: Juni 2026

Vom Bestand zur begründeten Maßnahme.

Netzentwicklung / VertiefungIngenieurarbeit. Nachvollziehbar.

01 / Netzplanung und Netzausbau

Leistungen konkret vereinbaren.

Anschlussentwicklung bewerten. Engpässe einordnen. Maßnahmen begründen. Wilmes verbindet Netzmodell, Betriebswissen und Planung zu einer nachvollziehbaren Entscheidungsgrundlage.

Leistungsbereiche

02 / Was Wilmes bearbeitet

Ihre Aufgabe. Die passende Bearbeitung.

01

Bestand ordnen

Topologie, Betriebsmittel, Messwerte und Datenlücken auf einen nachvollziehbaren Stand bringen. Veraltete oder widersprüchliche Angaben werden vor der Variantenbildung kenntlich gemacht.

Fachlich vertiefen
Ihr Arbeitsergebnis

Bestands- und Datenqualitätsübersicht.

02

Szenarien betrachten

Anschlussentwicklung, Gleichzeitigkeiten und Betriebsweisen mit offen gelegten Annahmen untersuchen. Bezugsfälle werden nicht zwischen Varianten unbemerkt verändert.

Fachlich vertiefen
Ihr Arbeitsergebnis

Szenarioblätter und technisch begründeter Variantenvergleich.

03

Ausbau konkretisieren

Maßnahmen fachlich priorisieren und ihre Abhängigkeiten zu Anschlussvorhaben, Schutztechnik und weiteren Planungsschritten festhalten.

Fachlich vertiefen
Ihr Arbeitsergebnis

Maßnahmenprogramm mit Voraussetzungen und Planungstiefe.

03 / Rechenwert und Aussagegrenze

Der Rechenwert
braucht seinen Rahmen.

Ein nachvollziehbarer Bezugsfall trennt angesetzte Größen, berechnete Werte und die Fragen, die dieses vereinfachte Beispiel noch nicht untersucht.

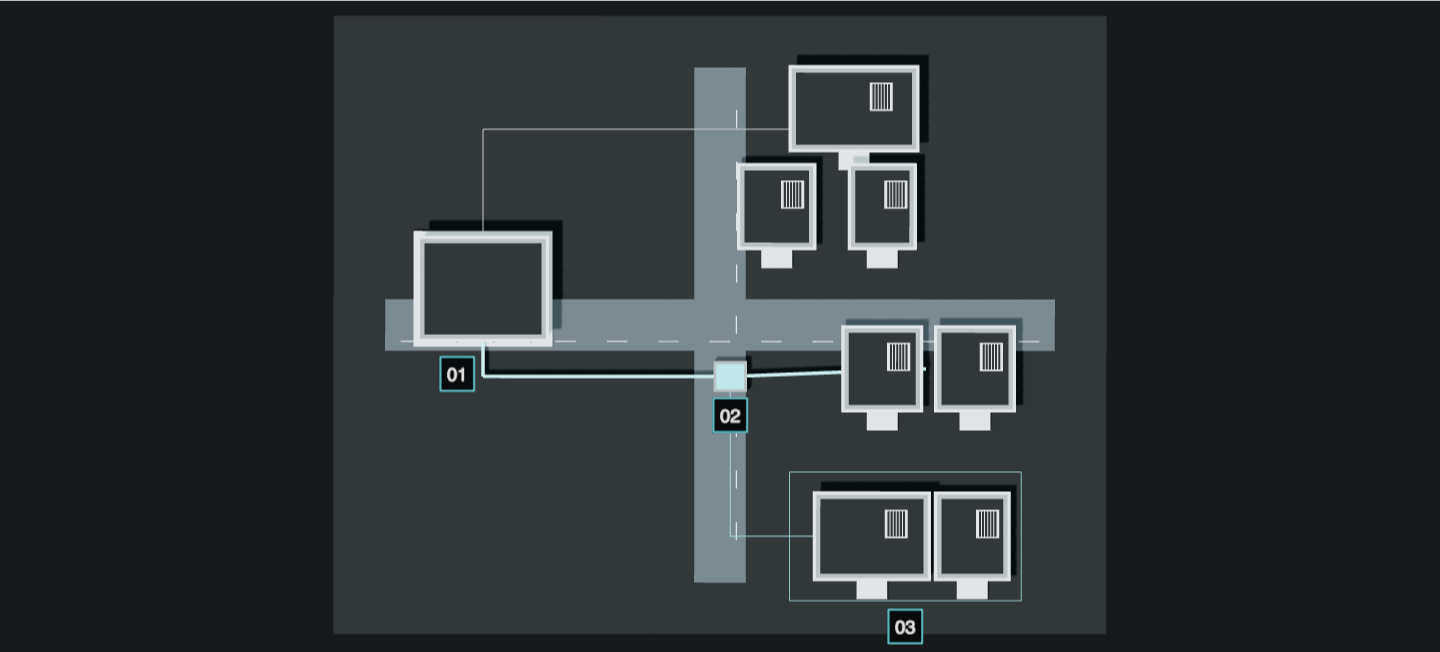

Draufsicht auf den Zusammenhang zwischen Station, Abgang und Anschlussentwicklung.

Illustratives Gebiet / keine reale Netzkarte. Geometrie und Verbindungswege liefern keine Leitungslängen oder Querschnitte.

Anschlussfall / Ohne Maßnahme

01 / Angesetzt

Ein gemeinsamer
Leistungsbezug.

Betrachteter Abgang
190 kW
Weitere Abgänge
200 kW
Spannung
400 V
Leistungsfaktor cos φ
0,95

Angenommener gleichzeitiger Zusatzbezug, nicht die Summe installierter Geräteleistungen.

02 / Berechnet

Der Strom
am Abgang.

I = P / (√3 × U × cos φ)

288,7 A

Bezugsgröße: 250 A

115,5 % der gewählten Bemessungsgröße.

Symmetrisches Drehstrom-Beispiel. Für den Transformator wird zusätzlich die angesetzte Last der weiteren Abgänge berücksichtigt.

03 / Noch offen

Die vollständige
Netzbewertung.

  • SpannungshaltungNicht untersucht
  • LeitungsverlusteNicht untersucht
  • RückwirkungenNicht untersucht
  • Kurzschluss und SchutzNicht untersucht
  • Reale VerlegebedingungenNicht untersucht

Unter 100 % heißt in diesem Muster nur: unter der gewählten Bemessungsgröße. Daraus wird keine Anschluss- oder Ausführungsfreigabe abgeleitet.

Nächster Untersuchungsschritt

Die Überschreitung betrifft im Muster den Abgang. Ein alleiniger Trafotausch behebt sie nicht. Leitungsweg, Verlegebedingungen und mögliche Alternativen benötigen eine eigene Prüfung.

Bezugsfall und Maßnahme vergleichen

04 / Grundlagen und Bezug

Ein Netzmodell braucht einen belastbaren Bezug.

Plan, Messung und Entwicklung müssen denselben Untersuchungsraum beschreiben. Erst dieser Zusammenhang macht Varianten vergleichbar.

ArbeitsgrundlagenFachliche Zuordnung
01Netzmodell, Schaltzustand und BetriebsmittelModellbezug

Für die Bearbeitung

Topologie, tatsächlicher Schaltzustand und Bemessungsdaten bestimmen, welches Betriebsmittel im Bezugsfall betrachtet wird.

Bei offenen Angaben

Planrevisionen und abweichende Bestandsangaben zuordnen; unbestätigte Werte im Annahmenregister kenntlich machen.

02Last- und Einspeisedaten mit ZeitrasterZeitbezug
Für die Bearbeitung

Zeitraster, Zeitraum und Messpunkt entscheiden, welche Last- und Einspeiseverläufe zusammen betrachtet werden können.

Bei offenen Angaben

Zeitstempel, Einheiten und fehlende Abschnitte klären. Ein Einzelwert wird nicht stillschweigend zum repräsentativen Jahresverlauf.

03Anschlussentwicklung und bekannte VorhabenEntwicklung
Für die Bearbeitung

Leistung, Ort, Betriebsweise und erwarteter Zeitpunkt eines Vorhabens prägen das zu untersuchende Szenario.

Bei offenen Angaben

Bestätigte Vorhaben und Entwicklungsannahmen trennen; der Umfang einer Prognose bleibt ausdrücklich benannt.

04Bestehende Planungen und betriebliche EinschränkungenProjektabgleich
Für die Bearbeitung

Bereits geplante Maßnahmen, Betriebsrestriktionen und andere Fachplanungen beeinflussen mögliche Ausbaufolgen.

Bei offenen Angaben

Abhängigkeiten und Zuständigkeiten festhalten, bevor eine Maßnahme als unmittelbar umsetzbar eingeordnet wird.

Ein vollständiges Unterlagenpaket ist keine Voraussetzung für das erste Gespräch. Vorhandenen Stand, fehlende Grundlagen und sinnvolle nächste Bearbeitung klären wir gemeinsam.

Ausgangslage besprechen

05 / Vom Netzfall zur Unterlage

Die Entscheidung
bekommt einen Zusammenhang.

Szenario, Maßnahmenvergleich und Ausbaufolge gehören zusammen. Diese lesbaren Muster zeigen die ausgewählte Betrachtung, keinen realen Projektbefund.

01 / Szenario

Die Annahme entscheidet mit.

Bestand und zusätzliche Last werden getrennt festgehalten. So bleibt erkennbar, welcher Netzfall die anschließende Maßnahmenbewertung trägt.

Im Muster / Zusatzlast
50 kW gleichzeitig
WILMESMUSTER / 01

Technische Arbeitsunterlage

Szenariosteckbrief

Ein Bezugsfall für alle untersuchten Varianten.

Netzfall / Anschlussfall
SzenarioAnschlussfall
Bestand am Abgang140 kW
Zusatzlast50 kW gleichzeitig
Betrachteter Abgang190 kW
Weitere Abgänge200 kW zusammengefasst
AnnahmeAngenommener gleichzeitiger Zusatzbezug, nicht die Summe installierter Geräteleistungen.
GrenzeSymmetrisches Drehstrom-Beispiel bei 400 V und cos φ 0,95. Keine Lastflussrechnung: Spannungshaltung, Leitungsverluste, Rückwirkungen, Kurzschluss, Schutz und reale Verlegebedingungen sind nicht untersucht. Unter 100 % bedeutet hier nur: unter der gewählten Bemessungsgröße.

02 / Varianten

Die Wirkung am Engpass lesen.

Nicht die größere Komponente allein zählt, sondern ihre Wirkung im betrachteten Netz. Der Vergleich hält auch die verbleibende Grenze fest.

Im Muster / Musterbefund
Abgang: 115,5 % der Bemessungsgröße. Dieser Abgang ist vorrangig zu untersuchen.
WILMESMUSTER / 02

Technische Arbeitsunterlage

Maßnahmenvergleich

Gleiche Lastannahmen. Unterschiedliche Betriebsmittel.

Netzfall / Anschlussfall
Ohne MaßnahmeTrafo 65,2 %; Abgang 115,5 %.
Trafo 1000 kVATrafo 41,1 %; Abgang 115,5 %.
Abgang 400 ATrafo 65,2 %; Abgang 72,2 %.
Gewählte VarianteOhne Maßnahme
MusterbefundAbgang: 115,5 % der Bemessungsgröße. Dieser Abgang ist vorrangig zu untersuchen.
Nächster SchrittAbgang gezielt untersuchen

03 / Ausbaufolge

Aus einer Bewertung wird eine Reihenfolge.

Grundlagen, technische Untersuchung und Abstimmung ergeben unterschiedliche Arbeitsschritte. Jeder Schritt erhält ein weiterverwendbares Ergebnis.

Im Muster / 02 / Abgang gezielt untersuchen
Die Überschreitung betrifft im Muster den Abgang. Ein alleiniger Trafotausch behebt sie nicht. Leitungsweg, Verlegebedingungen und mögliche Alternativen benötigen eine eigene Prüfung.
WILMESMUSTER / 03

Technische Arbeitsunterlage

Ausbaufolge

Eine fachliche Reihenfolge, kein zugesagter Bauzeitplan.

Netzfall / Anschlussfall
01 / Grundlage sichernSchaltzustand, Betriebsmitteldaten und Messwertbezug klären. Anschlusswünsche von angesetzter Gleichzeitigkeit unterscheiden.
Ergebnis 1Bestands- und Szenariosteckbrief
Voraussetzung 1Verantwortliche für Datenstand und Anschlussannahmen benennen.
02 / Abgang gezielt untersuchenDie Überschreitung betrifft im Muster den Abgang. Ein alleiniger Trafotausch behebt sie nicht. Leitungsweg, Verlegebedingungen und mögliche Alternativen benötigen eine eigene Prüfung.
Ergebnis 2Technisch begründete Variantenbewertung
Voraussetzung 2Keine Ausführungsentscheidung nur anhand der Belastungsprozente.
03 / Ausbau abstimmenErst aus bestätigten Grundlagen und vollständiger technischer Bewertung entsteht der konkrete Maßnahmenumfang.
Ergebnis 3Abgestimmtes Maßnahmenprogramm
Voraussetzung 3Planung, betriebliche Freigaben und erforderliche Fachbeiträge koordinieren.
Vor AusführungTechnische Nachweise, betriebliche Freigaben und konkreten Auftrag abstimmen.

06 / Ein Netzfall. Drei Horizonte.

Aus Anschlussentwicklung
wird eine Planungsfrage.

Ein fiktives Netzgebiet, klar benannte Lastannahmen und drei Maßnahmen. Sichtbar wird, welches Betriebsmittel eine Änderung tatsächlich betrifft.

Illustratives Belastungsbeispiel · keine Messdaten, Netzkarte oder Anschlussfreigabe eines realen Projekts

Bestand am Abgang140 kW
Fiktives Gebiet / nicht maßstäblichLinien zeigen Verbindungen, keine Leitungslängen.

Betrachteter Abgang

Hier kommt die zusätzliche Last an.

Abgang: 115,5 % der Bemessungsgröße. Dieser Abgang ist vorrangig zu untersuchen.

115,5 %250 A · 288,7 A im Bezugsfall

Drei Bezugsfälle / ein Vergleichsrahmen

Entwicklung wirkt.
Nicht überall gleich.

Zusätzlicher Bezug verändert die Belastung von Station und Abgang. Die gewählte Maßnahme bleibt über alle drei Szenarien dieselbe.

Belastung / % der jeweiligen Bemessungsgröße
TransformatorAbgang
Bestand56,8 % / 85,1 %
Anschlussfall65,2 % / 115,5 %
Entwicklung73,5 % / 145,9 %

Drei getrennte Annahmen, keine Zeitprognose. 100 % bezeichnet die jeweilige Bemessungsgröße; die Betrachtung ersetzt keine vollständige Netzbewertung.

Bestand140 kW
Zusatzbezug50 kW
Bezugsfall190 kW

Annahmen / Anschlussfall

Ein Anschluss. Ein betroffener Abgang.

50 kW gleichzeitiger Zusatzbezug erhöhen den Abgang auf 190 kW. Die weiteren Abgänge bleiben bei 200 kW.

Angenommener gleichzeitiger Zusatzbezug, nicht die Summe installierter Geräteleistungen.

Maßnahmenvergleich

Gleicher Bezugsfall.
Andere Wirkung.

Jede Zeile verwendet denselben Leistungsbezug. Die Markierung bei 100 % bezeichnet die jeweilige Bemessungsgröße, nicht die Grenze einer vollständigen Netzbewertung.

630 kVA / 250 A
Transformator65,2 %
Abgang115,5 %
1000 kVA / 250 A
Transformator41,1 %
Abgang115,5 %
630 kVA / 400 A
Transformator65,2 %
Abgang72,2 %

Vergleichsskala: 0–160 %. Strichmarke: 100 %. Schraffur: über der Bemessungsgröße.

Abgang: 115,5 % der Bemessungsgröße. Dieser Abgang ist vorrangig zu untersuchen.

Belastung im Szenario Anschlussfall bei 190 kW am betrachteten Abgang
MaßnahmeTransformatorAbgangTrafobelastungAbgangsbelastung
Ohne Maßnahme630 kVA250 A65,2 %115,5 %
Trafo 1000 kVA1000 kVA250 A41,1 %115,5 %
Abgang 400 A630 kVA400 A65,2 %72,2 %

Vom Befund zum Maßnahmenprogramm

Erst begründen.
Dann konkretisieren.

Jeder Schritt braucht eine belastbare Grundlage für den nächsten. Die fachliche Reihenfolge zeigt Unterlagen und Abhängigkeiten, keinen zugesagten Bauzeitplan.

  1. 01

    Vor jeder Variante

    Grundlage sichern

    Schaltzustand, Betriebsmitteldaten und Messwertbezug klären. Anschlusswünsche von angesetzter Gleichzeitigkeit unterscheiden.

    Arbeitsergebnis
    Bestands- und Szenariosteckbrief
    Voraussetzung
    Verantwortliche für Datenstand und Anschlussannahmen benennen.
    WILMESARBEITSMUSTER / N-01

    Bestand und Szenario

    Netzfall / Anschlussfall

    Bestand am Abgang
    140 kW
    Zusatzbezug
    + 50 kW gleichzeitig
    Bezugsfall
    190 kW / Anschlussfall
    Weitere Abgänge
    200 kW zusammengefasst
    Illustrativer Arbeitsstand / kein realer Projektbefund
  2. 02

    Vorrangiger Untersuchungsbedarf

    Abgang gezielt untersuchen

    Die Überschreitung betrifft im Muster den Abgang. Ein alleiniger Trafotausch behebt sie nicht. Leitungsweg, Verlegebedingungen und mögliche Alternativen benötigen eine eigene Prüfung.

    Arbeitsergebnis
    Technisch begründete Variantenbewertung
    Voraussetzung
    Keine Ausführungsentscheidung nur anhand der Belastungsprozente.
    WILMESARBEITSMUSTER / V-01

    Betriebsmittel und Befund

    Netzfall / Anschlussfall

    Untersuchte Variante
    Ohne Maßnahme
    Transformator
    630 kVA / 65,2 %
    Betrachteter Abgang
    250 A / 115,5 %
    Untersuchung
    Abgang vorrangig untersuchen
    Illustrativer Arbeitsstand / kein realer Projektbefund
  3. 03

    Maßnahmenbedarf abgrenzen

    Ausbau abstimmen

    Erst aus bestätigten Grundlagen und vollständiger technischer Bewertung entsteht der konkrete Maßnahmenumfang.

    Arbeitsergebnis
    Abgestimmtes Maßnahmenprogramm
    Voraussetzung
    Planung, betriebliche Freigaben und erforderliche Fachbeiträge koordinieren.
    WILMESARBEITSMUSTER / M-01

    Voraussetzungen der Umsetzung

    Netzfall / Anschlussfall

    Maßnahmenbezug
    Ohne Maßnahme
    Ausführbarer Planstand
    Noch abzustimmen
    Technische Nachweise
    Nicht Bestandteil dieses Musters
    Betriebliche Freigaben
    Gesondert einzuholen
    Illustrativer Arbeitsstand / kein realer Projektbefund

Das Ergebnis ist eine nachvollziehbare Entscheidungsgrundlage. Welche Maßnahmen tatsächlich ausgeführt werden, setzt die vollständige technische und betriebliche Abstimmung voraus.

Unterlagen zum Netzfall ansehen
Berechnungsgrundlage und alle Szenarien

Symmetrisches Drehstrom-Beispiel bei 400 V und cos φ 0,95. Keine Lastflussrechnung: Spannungshaltung, Leitungsverluste, Rückwirkungen, Kurzschluss, Schutz und reale Verlegebedingungen sind nicht untersucht. Unter 100 % bedeutet hier nur: unter der gewählten Bemessungsgröße.

Strom am Abgang = P / (√3 × 400 V × 0,95). Trafobelastung = (P + 200 kW) / (0,95 × Bemessung in kVA). Für die prozentuale Abgangsbelastung wird der berechnete Strom durch 250 A beziehungsweise 400 A geteilt.

Die Leitungslinien sind schematisch. Größere Strichstärke kennzeichnet die Variante mit 400 A und ist kein Leitungstyp oder realer Querschnitt.

Bestand

140 kW am betrachteten Abgang, 200 kW an den weiteren Abgängen. Noch ohne zusätzlichen Anschluss.

Belastung im Szenario Bestand bei 140 kW am betrachteten Abgang
MaßnahmeTransformatorAbgangTrafobelastungAbgangsbelastung
Ohne Maßnahme630 kVA250 A56,8 %85,1 %
Trafo 1000 kVA1000 kVA250 A35,8 %85,1 %
Abgang 400 A630 kVA400 A56,8 %53,2 %

Anschlussfall

50 kW gleichzeitiger Zusatzbezug erhöhen den Abgang auf 190 kW. Die weiteren Abgänge bleiben bei 200 kW.

Belastung im Szenario Anschlussfall bei 190 kW am betrachteten Abgang
MaßnahmeTransformatorAbgangTrafobelastungAbgangsbelastung
Ohne Maßnahme630 kVA250 A65,2 %115,5 %
Trafo 1000 kVA1000 kVA250 A41,1 %115,5 %
Abgang 400 A630 kVA400 A65,2 %72,2 %

Entwicklung

100 kW zusätzlicher gleichzeitiger Bezug gegenüber dem Bestand. Alle Maßnahmen werden an diesem Bezugsfall verglichen.

Belastung im Szenario Entwicklung bei 240 kW am betrachteten Abgang
MaßnahmeTransformatorAbgangTrafobelastungAbgangsbelastung
Ohne Maßnahme630 kVA250 A73,5 %145,9 %
Trafo 1000 kVA1000 kVA250 A46,3 %145,9 %
Abgang 400 A630 kVA400 A73,5 %91,2 %

07 / Zusammenarbeit

Vom Szenario zur Ausbaufolge.

Eine Maßnahme braucht mehr als eine berechnete Auslastung: einen belastbaren Ausgangsstand, eine vergleichbare Alternative und einen geklärten nächsten Planungsschritt.

  1. Untersuchungsraum

    Welche Entscheidung soll die Untersuchung ermöglichen?

    Betroffene Spannungsebene, Betriebsmittel und Betrachtungszeitraum abgrenzen. Datenlücken erhalten eine Herkunft und eine Zuständigkeit.

    Arbeitsgrundlage
    Netzgebiet, bekannte Anschlussvorhaben und vorhandener Datenstand.
    Abstimmung mit
    Technische Leitung, Netzplanung und Betrieb.
    Übergabe / 01

    Untersuchungsrahmen mit Daten- und Annahmenregister.

  2. Szenarien

    Welche Veränderung soll das Netz künftig tragen?

    Szenarien mit gemeinsamem Zeitbezug aufbauen. Annahmen zu Gleichzeitigkeiten und Betriebsweisen werden zwischen den Varianten nicht unbemerkt verändert.

    Arbeitsgrundlage
    Abgestimmter Bezugsfall, Last- und Einspeisedaten, Anschlussentwicklung.
    Abstimmung mit
    Netzplanung und die jeweils zuständigen Datenverantwortlichen.
    Übergabe / 02

    Szenariosteckbriefe mit untersuchten Grenzen und offenen Größen.

  3. Maßnahmen

    Welcher Eingriff beantwortet die konkrete Engpassfrage?

    Wirkung, verbleibende Einschränkungen und Abhängigkeiten gegenüberstellen. Weiterer Schutz-, Anschluss- oder Planungsbedarf bleibt ausdrücklich sichtbar.

    Arbeitsgrundlage
    Ergebnisse der vereinbarten Untersuchungen und technisch mögliche Eingriffe.
    Abstimmung mit
    Netzplanung, Betrieb und betroffene Fachplaner.
    Übergabe / 03

    Vergleichbare Maßnahmenbewertung als Entscheidungsunterlage.

  4. Ausbaufolge

    Was kann als Nächstes konkret geplant werden?

    Voraussetzungen, Reihenfolge und erforderliche Planungstiefe zuordnen. Die Beratung ersetzt keine Freigabe durch die zuständige Stelle.

    Arbeitsgrundlage
    Bewertete Maßnahmen und Entscheidungen des Auftraggebers.
    Abstimmung mit
    Technische Leitung, Projektverantwortliche und Umsetzungspartner.
    Übergabe / 04

    Priorisierte Ausbaufolge mit Anschlussaufgaben und Zuständigkeiten.

Den vorhandenen Projektstand gemeinsam einordnen.

Aufgabe besprechen

08 / Fachlicher Zusammenhang

Die Frage weiterdenken.

Eine veröffentlichte Einordnung, ihre Verbindung zur Aufgabe und ein passendes Muster zum Weiterarbeiten.

Fachliche Perspektive

Welche Stationsdaten tragen die nächste Ausbauentscheidung?

Wilmes / FachbeitragVeröffentlicht

Trafostationsdaten: Der stille Engpass der Verteilnetzmodernisierung

Der Beitrag ordnet Trafostationsdaten als Verbindung zwischen Betriebsmitteln, Anschlussentwicklung und Priorisierung ein. Eine Inventarliste allein beantwortet die Maßnahmenfrage noch nicht.

Beitrag lesen
Verbindung zur Aufgabe
  1. Bestand

    Stammdaten und Netzzuordnung schaffen den Bezug für die weitere Betrachtung.

  2. Entwicklung

    Neue Lasten, Erzeugung und Anschlussbegehren werden dem betroffenen Netzbereich zugeordnet.

  3. Priorität

    Datenlücken und technische Fragestellungen fließen in die begründete Bearbeitungsreihenfolge ein.

Interaktive Muster dieser Seite

Variantenbewertung und Ausbaufolge

Annahmen, betrachtete Betriebsmittel und verbleibende Grenzen im selben Muster lesen.

Muster ansehen

Eigener veröffentlichter Fachbeitrag, kein unabhängiger Projektnachweis. Das Datum bezeichnet die Erstveröffentlichung, nicht die aktuelle Geltung technischer oder rechtlicher Aussagen. Für einen Auftrag werden Quellenstand und Anwendungsbereich gesondert geprüft.

09 / Vor der Zusammenarbeit

Die wesentlichen Fragen.

Was ist konkret Bestandteil des Auftrags?

Aufgaben, Planungstiefe, Ergebnisse, Abstimmungen und Termine werden vor Beginn festgelegt. Mögliche Ergebnisse dieser Leistung sind Szenariosteckbrief, Maßnahmenvergleich, Ausbaufolge. Nicht jede genannte Leistung ist automatisch enthalten.

Welche Grenzen sind zu beachten?

Das interaktive Beispiel ist keine vollständige Netzberechnung. Spannungshaltung, Rückwirkungen, Kurzschluss und Schutzkoordination benötigen zusätzliche projektbezogene Untersuchungen.

Wie kann die Zusammenarbeit beginnen?

Beschreiben Sie Ihre Ausgangslage, die anstehende Entscheidung und den vorhandenen Unterlagenstand. Daraus werden die sinnvolle Bearbeitung und die erforderlichen Beteiligten abgeleitet.

10 / Ihr Vorhaben / Der nächste Schritt

Welche Entscheidung
steht bei Ihnen an?

Ein Projektstand. Eine konkrete Frage. Eine gemeinsame Grundlage.

Ihre Angaben werden erst über das Kontaktformular übermittelt.

Vertrauensgrundlage

Technische Entscheidungen brauchen belastbare Einordnung

Christopher Wilmes verbindet elektrotechnische Fachplanung, Netzbetreiber-/MSB-Praxis und technische Prüfungen. Das Ingenieurbüro besteht seit dem 01.02.2017 und arbeitet entscheidungsorientiert, nachvollziehbar und mit klaren fachlichen Grenzen.

Qualifikation

Elektroingenieur mit Schwerpunkt auf Energieinfrastruktur, Netzbetrieb, Messstellenbetrieb und anspruchsvollen elektrotechnischen Fragestellungen.

Projektpraxis

Typische Auftraggeber sind Netzbetreiber, Stadtwerke, Messstellenbetreiber, Kommunen, Unternehmen, Bildungsträger und Beteiligte in Schaden- oder Nachweisfragen.

Typische Projektarten

Anschlussbewertung, TAB und §14a, Smart Meter Rollout, PV/Speicher, Ladeinfrastruktur, IT-/OT-Abgrenzung, technische Prüfung und Schulung.

Klare Grenzen

Technische Einordnung, Fachplanung und Schulung ersetzen keine Rechtsberatung, keine Betreiberentscheidung und keine Ausführungsfreigabe ohne Prüfung der konkreten Unterlagen.
